Ransburg 手动静电喷枪 MANUAL ELECTROSTATIC GUNS

静电应用技术的创始人家族产品。-70kV/-90kV 高压输出带来极高的上漆率， Vector 系列主打高压精准控制，RansFlex 家族以枪载涡轮自发电免去高压电缆，水性涂料亦有对应型号。

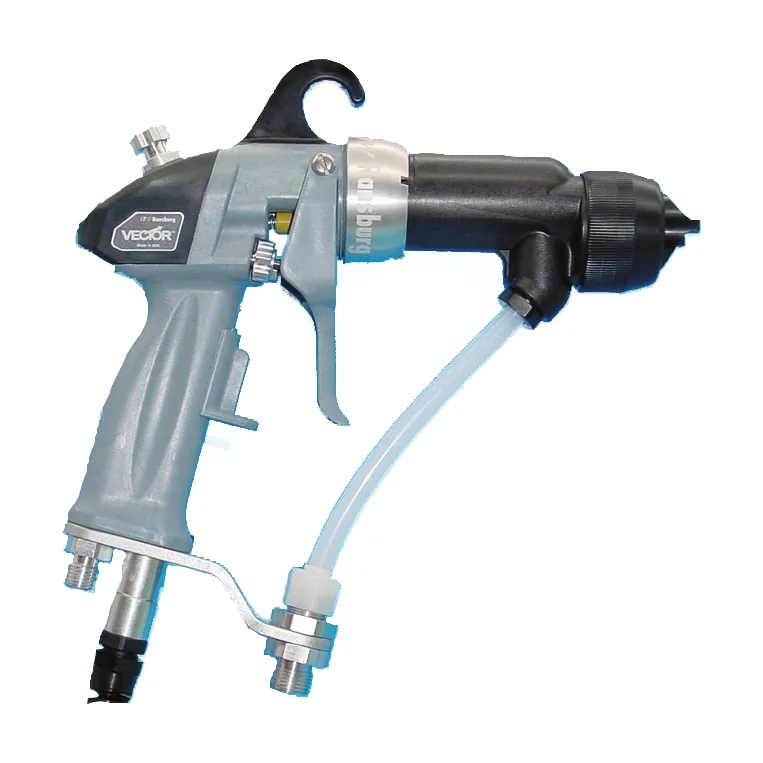

Ransburg Vector Cascade 手动静电枪 · Ransburg Vector Classic 手动静电枪

Vector R70 / R90（外部高压 / 内置高压）

-70kV / -90kV 两档高压输出，高压精准控制，枪长 27cm，极高的上漆率，金属件批量静电涂装的主力手动枪。

高压精准控制

Vector AA90 高压混气系列

静电 + 空气混气雾化，兼顾上漆率与外观等级，适合外观要求高的补喷与终饰工位。

静电混气

RansFlex RXQ（45kV）/ RFXQ（65kV）

涡轮发电手动静电枪家族的经济与标准档，空气自发电，无需外置高压发生器。

空气自发电

RansFlex RX（45kV）/ RFX（65kV）/ RFXi

自发电家族主力档位，按电压需求分档，喷涂的同时自行产生高压，走枪轻便。

自发电家族

RansFlex RFXW（65kV）

面向水性涂料的手动静电枪，水性体系静电应用的对应型号。

水性适配

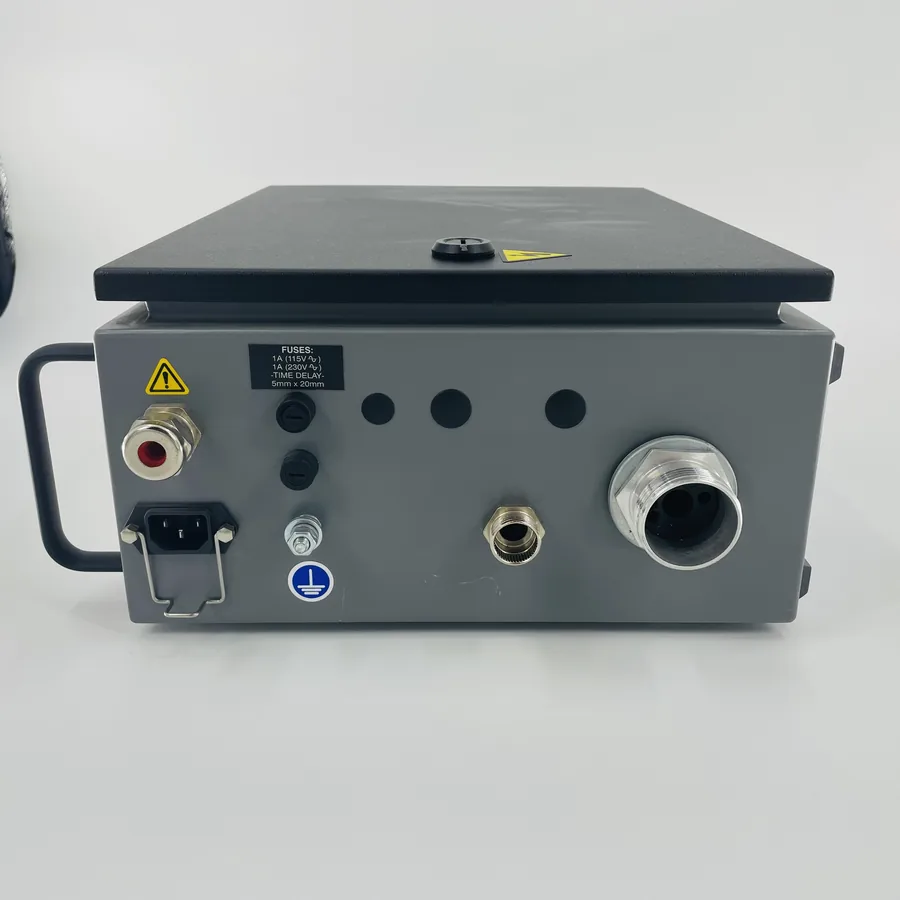

9060 标准型高压发生器

最高 90kV，可同时配置手动/自动静电喷枪与静电旋杯，支持内置/外置高压模块。

高压发生器

选型要点：外部高压（Vector + 9060）适合多枪共用一套高压系统的产线；内置高压与自发电（RansFlex）适合改造项目快速部署，省去高压电缆布置。

Ransburg 自动静电喷枪 AUTOMATIC ELECTROSTATIC GUNS

面向机器人、往复机与固定自动工位的静电喷枪家族，从世界最小的 AEMD-600 到多色机器人 21V，按涂料体系、安装载体与节拍分档。

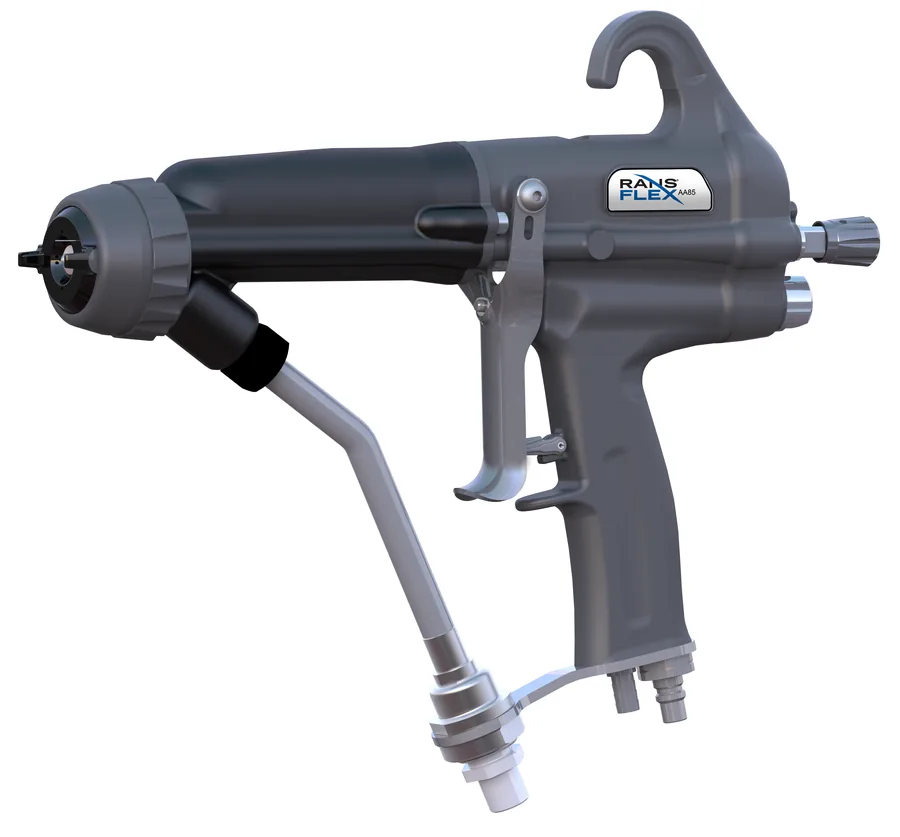

Ransburg AEMD-600 自动静电喷枪 · RansFlex M 自动静电枪

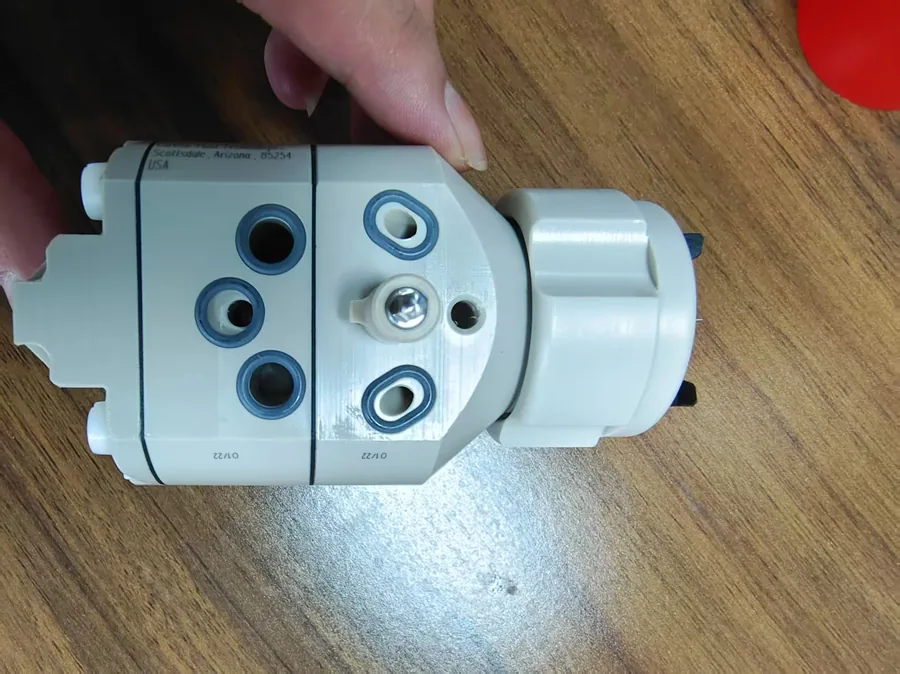

AEMD-600

可快速拆卸的最小自动静电喷枪，最高 100kV，机器人/往复机/固定三种安装统一接口，换枪停机时间可控。

100kV · 快拆

RansFlex Auto 80665（溶剂型）

内置高压模块自动静电枪，省去枪端高压电缆，配合 RVC 网络高压控制器做每枪独立监控。

内置高压

RansFlex Auto 80765（水性型）

水性涂料对应型号，按涂料电导率选型，中高节拍静电自动化线的主力枪型之一。

水性适配

RAgent Supreme / Mark 012 / Mark II

新一代溶剂型 / 新一代水性 / 传统工况三条产品线的往复机自动静电枪。

往复机家族

Super Magnum 往复机微型静电枪

微型枪体适合小件密集布枪，多枪位一次通过覆盖多个角度。

微型枪

Mighty Compact Gun 机器人高集成

面向机器人安装的高集成静电喷枪，减少与工件、治具的干涉风险。

机器人

Mighty Robot Gun 21V 多色机器人

支持多色应用的机器人静电喷枪，换色工位不必为静电降级成单色。

多色

选型要点：按「涂料体系（溶剂/水性）× 安装载体（往复机/机器人）× 颜色数」三个维度对号入座，即可收敛到具体型号。

Ransburg 静电旋杯及旋碟 ROTARY ATOMIZERS

高速旋杯把涂料以离心方式撕成微细颗粒并带电，传涂效率显著高于空气喷涂。按安装载体（往复机/机器人）与涂料体系（溶剂/水性）选型。

Ransburg RMB26 机器人静电旋杯 · RMB26 机器人旋杯（整机视角） · AeroBell 168 旋杯系统 · AeroBell 168 静电旋杯

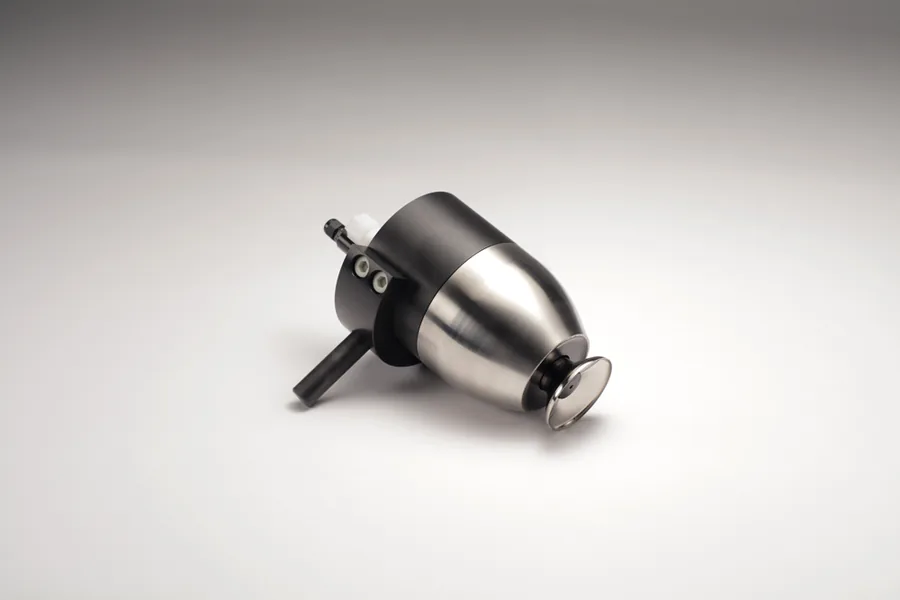

AeroBell 168（往复机 · 外部高压）

一般工业直接加电通用旋杯，易拆装高耐磨涂料阀；整套系统含旋杯、高压静电、换色模块与计量齿轮泵。

往复机

AeroBell 268（往复机 · 升级款）

外部高压通用旋杯的升级型号，覆盖更高节拍与出漆量需求，系统集成方式与 168 一致。

往复机

Mighty 21 系列机器人旋杯

内置静电发生器的机器人高速旋杯，旋杯口径 30/40/50/70mm，配 RIC-800 控制器。

机器人

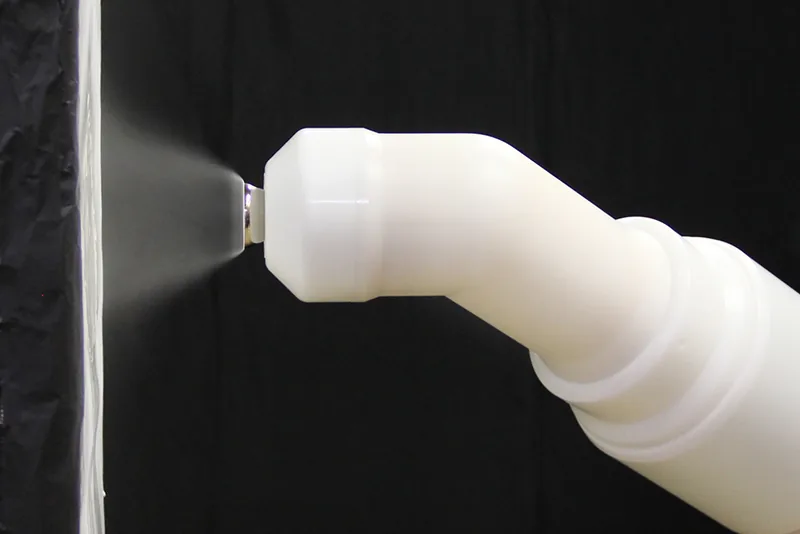

RMB26 机器人静电旋杯

机器人安装式高速静电旋杯：离心雾化 + 内置静电，面向机器人涂装线的规则件高速静电喷涂。

机器人

Mighty 21-TWIN 双头旋杯

双头设计提升单工位覆盖率，适合高节拍大平面工件。

双头

Mighty 21-NV / 21-MBVP / 21-VMB

高效空气版 / 变喷辐版 / 多颜色版，涡轮制动空气缩短换色时间，标配 T/D 阀。

系列分型

2K Mixing applicator

双组份内混机器人旋杯：固化剂在旋杯内与主剂混合，把适用期风险窗口压到最短。

2K 专用

IceBell 冰杯水性静电系统

水性隔离加电路线的旋杯系统，配套 DX200-3SN 隔膜泵与调压背压阀组成完整供漆链。

水性

Micro Bell IV

往复机或固定安装的中小型旋杯，投资更轻，适合首次上旋杯的产线。

轻量投入

RMA-560 / 570 / 590 · MMA-570

直接加电（溶剂）/ 间接加电（水性）/ 双模式旋杯家族，MMA-570 往复机与机器人通用。

分涂料分载体

典型应用：高尔夫球杆、滤清器、木器家具、金属零部件、轮毂、3C、汽车及零部件。深腔与凹槽工件需评估法拉第屏蔽，预留补喷工位。

Ransburg TurboDisk 静电旋碟 TURBODISK Ω-DISC LINE

气动涡轮驱动旋碟，运行转速 6,000–40,000 rpm，沿 Ω 形轨迹线布置，工件围绕碟缘通过。适合生产量高、换色少、批次化运行的场合。

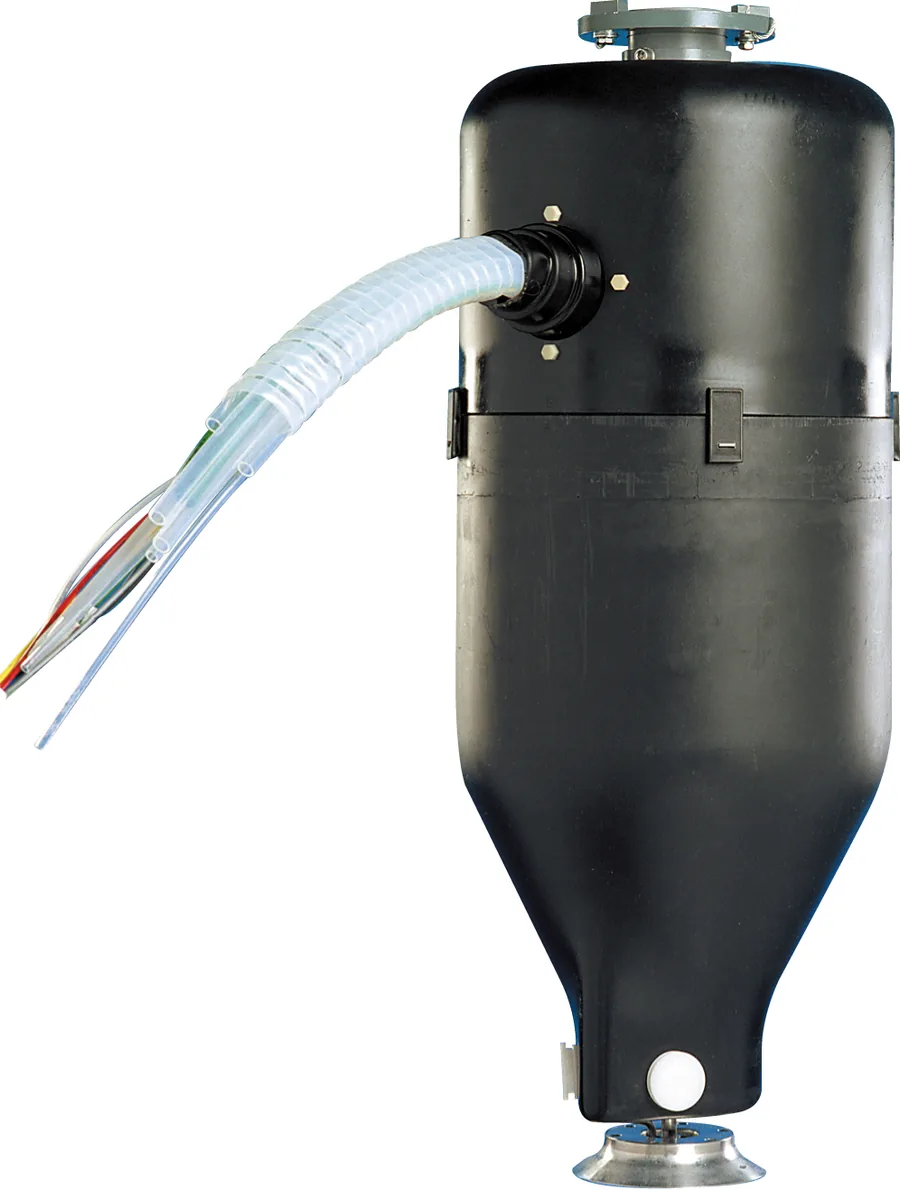

TurboDisk 静电旋碟雾化器

TurboDisk 旋碟雾化器

气动涡轮马达结构简单、易打理，转速范围 6,000–40,000 rpm，雾化颗粒细。

6,000–40,000 rpm

阀组四档配置

无阀组 / 三路阀 / 开关阀+流量调节 / 开关阀+排放阀+流量调节，按换色需求选配。

按需选配

高压配套 Voltage Master-2

78789-04 高压控制器 + LEPS5001-02 高压发生器 + SSW-1064 高压电缆成套供应。

成套高压

Ω 盘式线整线集成

旋碟 + 往复机构 + 输送链 + 高压控制的整线配置，金属小件批次化生产效率突出。

整线

适用行业：金属零部件、轮毂、3C、木器家具、汽车零部件。多色小批量场景请先评估换色成本再选旋碟。

Ransburg 静电高压系统 HIGH VOLTAGE SYSTEMS

一套高压系统可搭载多个静电喷涂设备。从集中供电、参数监控到接地安全联锁，静电线的电源与安全设计在这里一次做对。

Voltage Master 2 高压系统 · 9060 标准型高压发生器

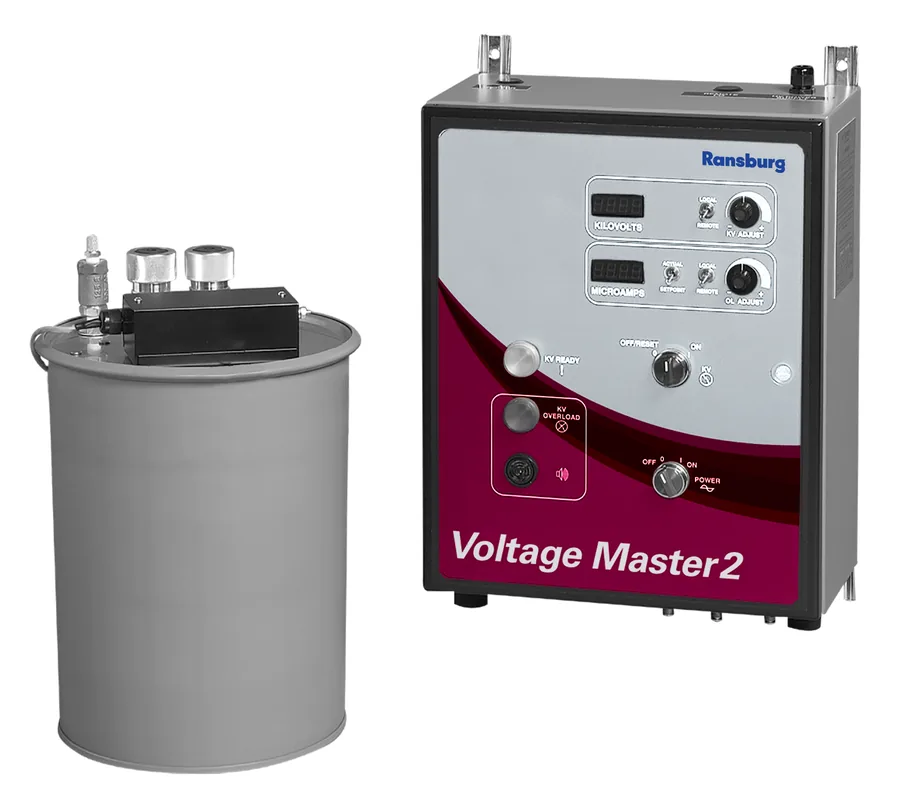

Voltage Master 2 大高压系统

78789-04 控制器 + LEPS5001-02/6009-01 发生器 + SSW-1064 电缆；100kV 电压控制模式，面板集成设定/显示/保护。

集中供电

高压分配器与高压电缆

单路输入分配到多路输出，SSW-1064 专用电缆保证高压安全性与布线柔韧性。

多路分配

气动逻辑控制箱

通用喷枪与旋杯的时序联动控制，高压开响应 0.14 秒，与喷涂动作严格同步。

时序联动

接地开关（79111-00）

停喷、加漆、清洗时接通接地，把系统残存高压释放干净，是静电线的安全底线配置。

安全接地

MicroPak 2E

汽车旋杯高压/转速控制器，把高压与转速控制收进一台紧凑设备。

高压+转速

AquaBlock 2 / Voltage Block 3G

水性静电隔离系统：阻止高压经导电水性涂料回流供漆系统，供漆端接地、可随时加漆。

水性隔离

安全设计四件套：过流保护、气压联锁（低于设定值自动接地）、接地开关、高压分配——写进验收清单，不靠操作工自觉。

Ransburg 换色 / 计量 / 转速控制系统 COLOR CHANGE · METERING · SPEED CONTROL

旋杯与自动静电枪系统的过程控制段：换色阀组决定换色停机时间，齿轮泵与流量计决定出漆量精度，转速控制卡把杯速锁在工艺窗口。

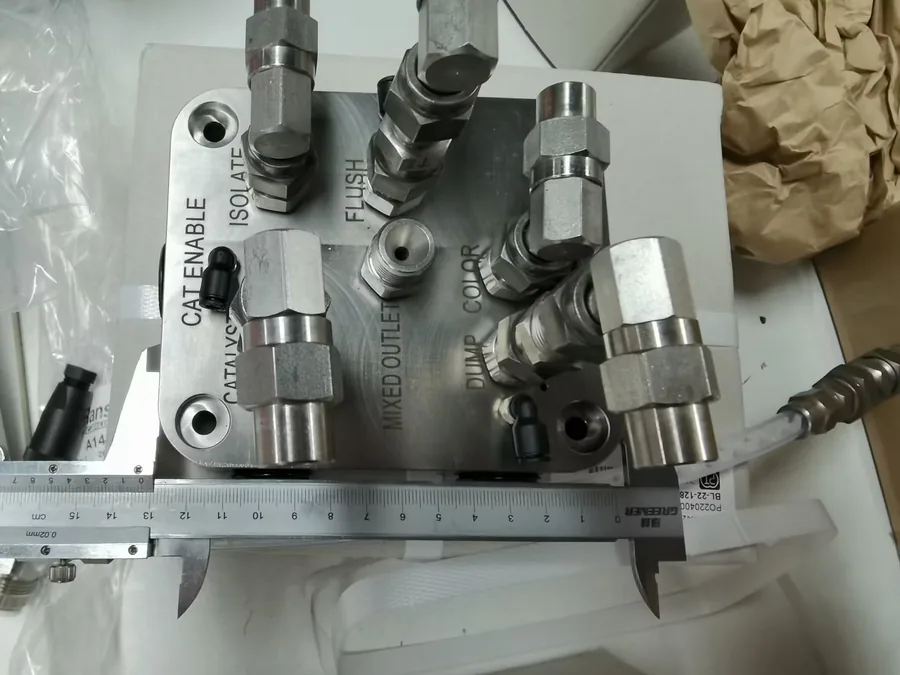

CCV 换色阀组 · MCV 涂料调节阀 · RIF-3.0-02P 计量齿轮泵 · Ransburg 涂料混合模块

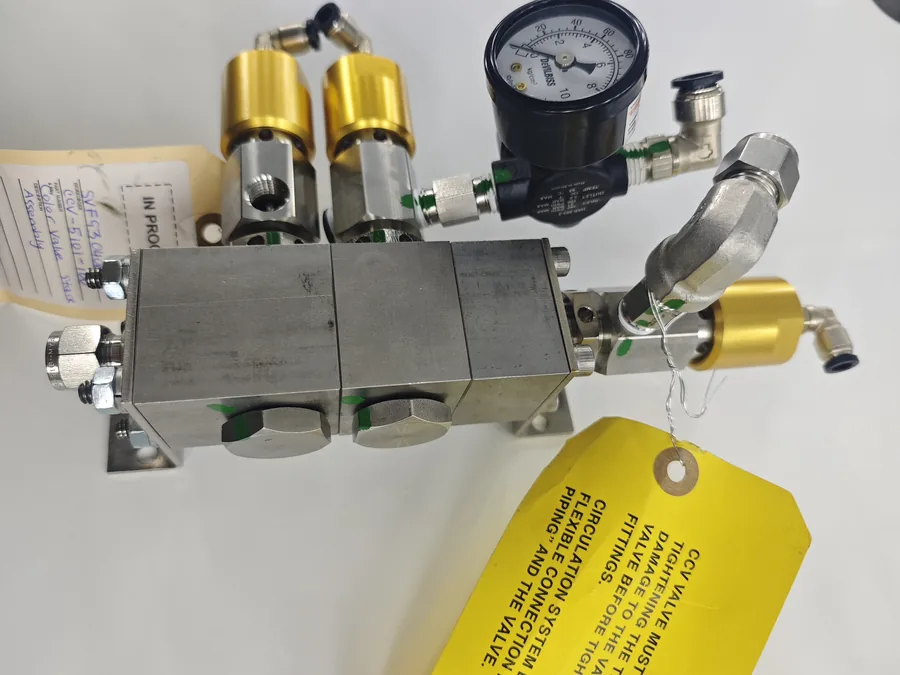

CCV 清洗/换色模块

模块化阀组靠近枪端布置，冲洗通道短，溶剂消耗与换色时间同步下降；集成溶剂与空气控制阀。

换色

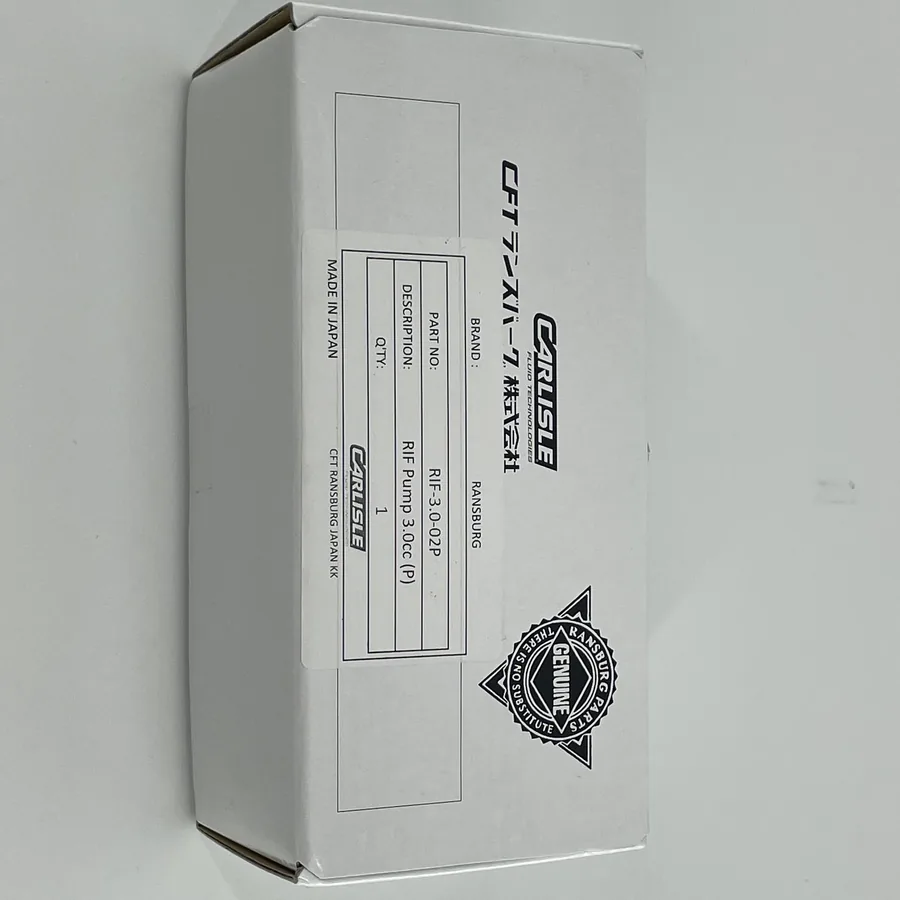

RIF 系列涂料计量齿轮泵

RIF-3.0-02P（3.0cc）为常用规格，流体定量输送核心元件；采用 ADLC 表面处理增强耐磨性、延长寿命，长周期保持计量精度。

RIF-3.0-02P

旋杯转速闭环控制卡

读取旋杯/旋碟转速传感器信号，联动电气比例阀自动调整驱动空气，杯速全程锁定。

闭环稳速

流量计三选一

柱塞式（小流量低粘度）/ 齿轮式（通用）/ 科里奥利（大流量、敏感型材料），按工况配。

流量计量

MVR 阀（Material Valve Regulator）

针阀结构以每秒 50 次动作频率做流量微调，响应速度远超机械调节。

精密调节

换色系统选型建议

多色高频线按全模块配置，少色线用简化阀组；换色时间建议做成指标化管理。

选型方法

计量精度直接决定膜厚一致性与色差稳定性——A 级外观静电产线必须纳入出漆量定量与杯速闭环两个环节。

DeVilbiss 空气喷枪 AIR SPRAY GUNS

精研雾化，百年技术。手动枪按小型 / 耐久 / 精细 / 镁合金四档分级，自动枪按经济 / 高性能 / 耐磨 / 精密四档分级，口径 0.7–2.8mm 全覆盖。

EMG-518小型 · LVMP

JJ小型 · 重力

JGX-502小型 · 三供料

2100耐久 · 通用

JGA耐久 · 大流量

95耐久 · 经典

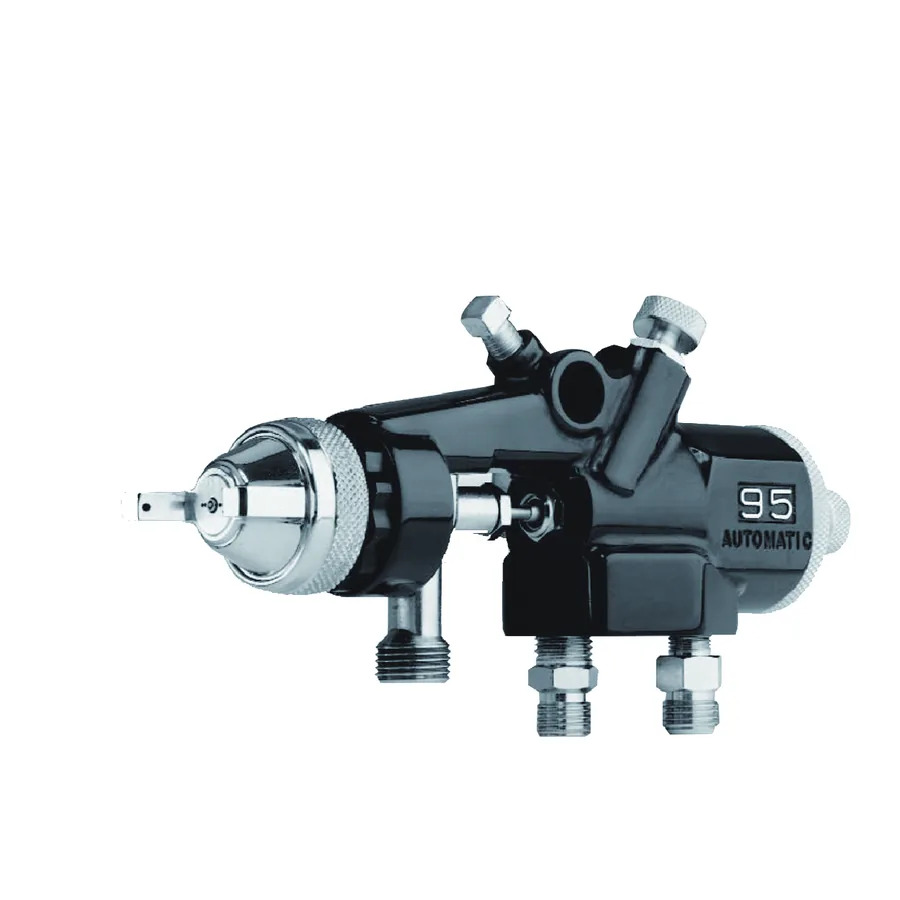

95A95 系列变型

ADV精细 · 高外观

MACH 1精细 · 压送

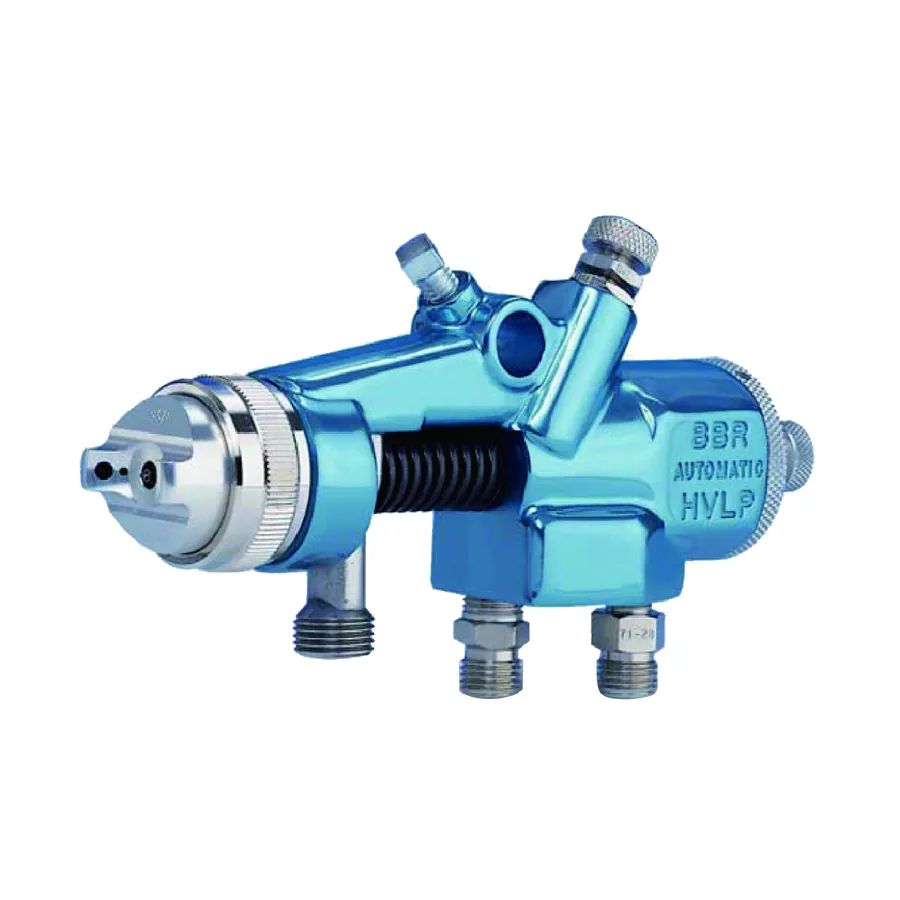

MACH 1AMACH 1 变型

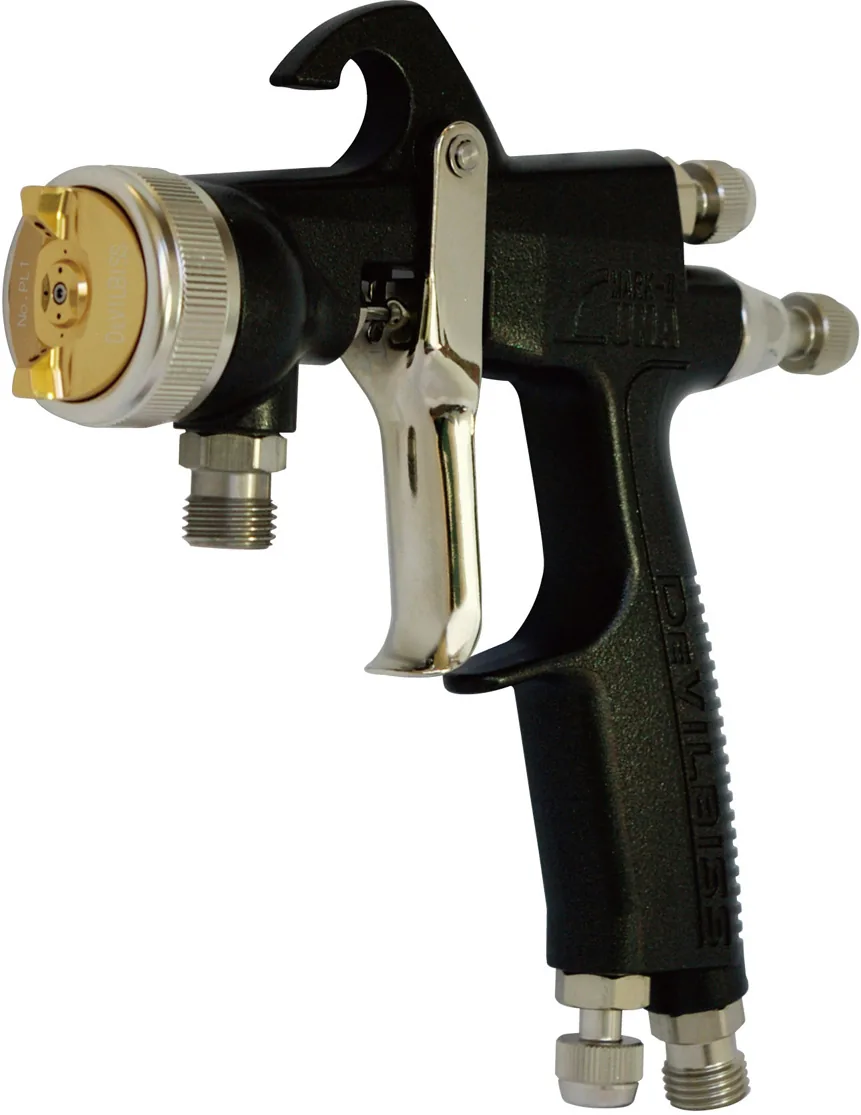

LUNA²精细雾化

JUPITER镁合金 · 轻量

APOLLO镁合金 · 旗舰

DA-300自动 · 经济

AGX自动 · 经济

AGXV自动 · 高传递

21V自动 · 耐磨

AGN自动 · 耐磨

T-AGB自动 · 大流量

T-AGHV自动 · 精密

T-AGPV自动 · 精密

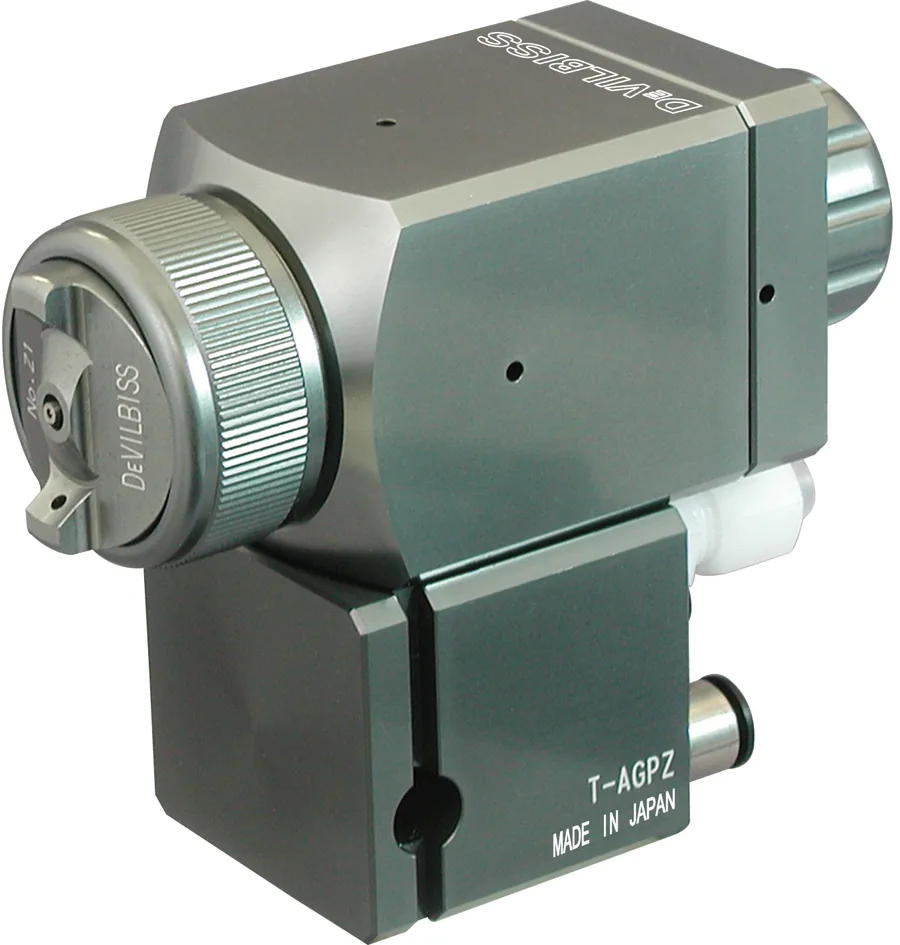

T-AGPZ半自动 · 精密

COBRA 3C自动 · 混气无气

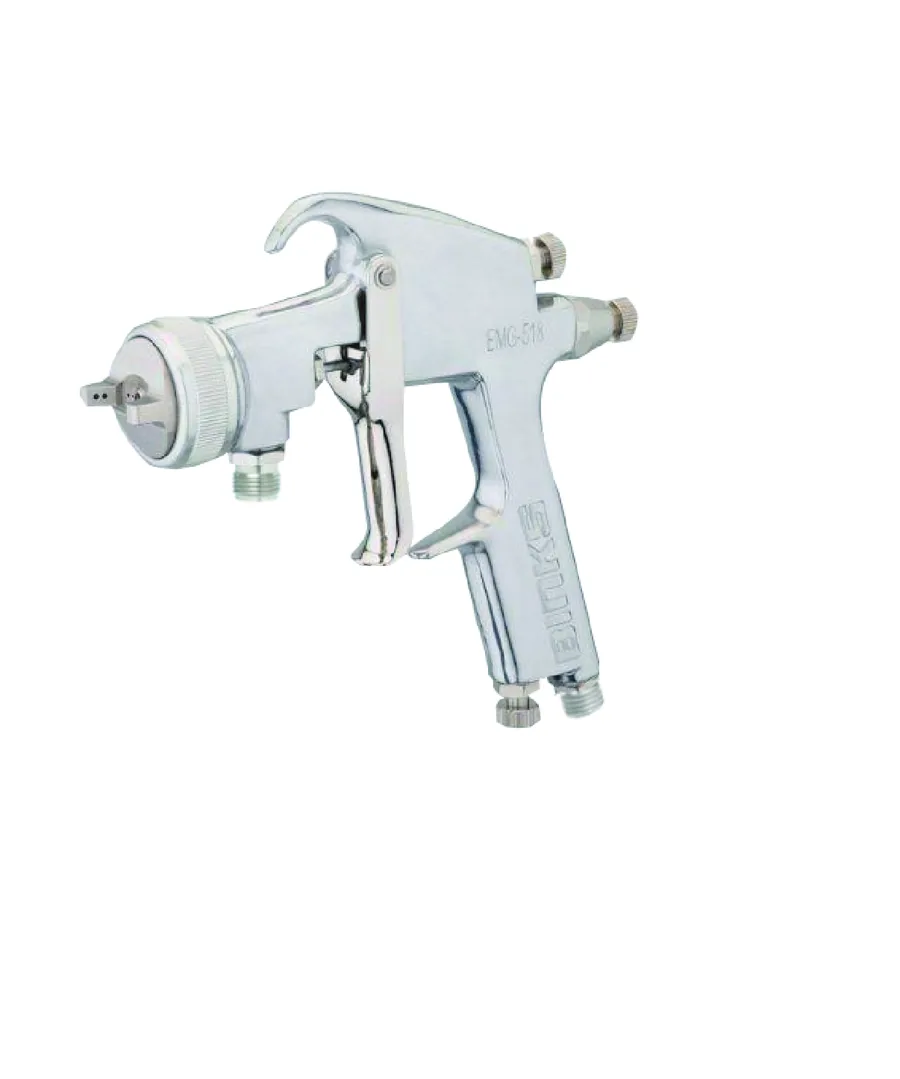

EMG-518 小型手动喷枪

LVMP 低压高传递、耗气少，小件精细喷涂与打样工位的入门首选，口径 0.8–1.3mm。

小型 · LVMP

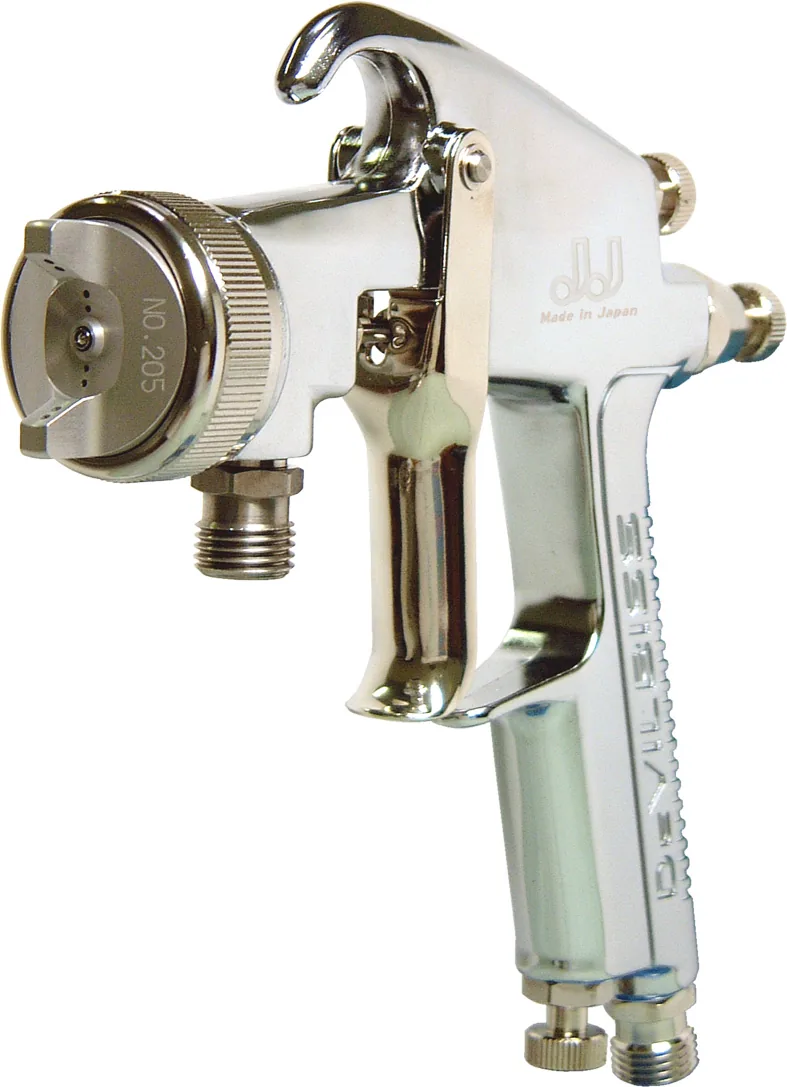

JJ 小型手动喷枪

经典小型枪型，重力式供料，适合小批量多色作业与样品试喷。

小型 · LVMP

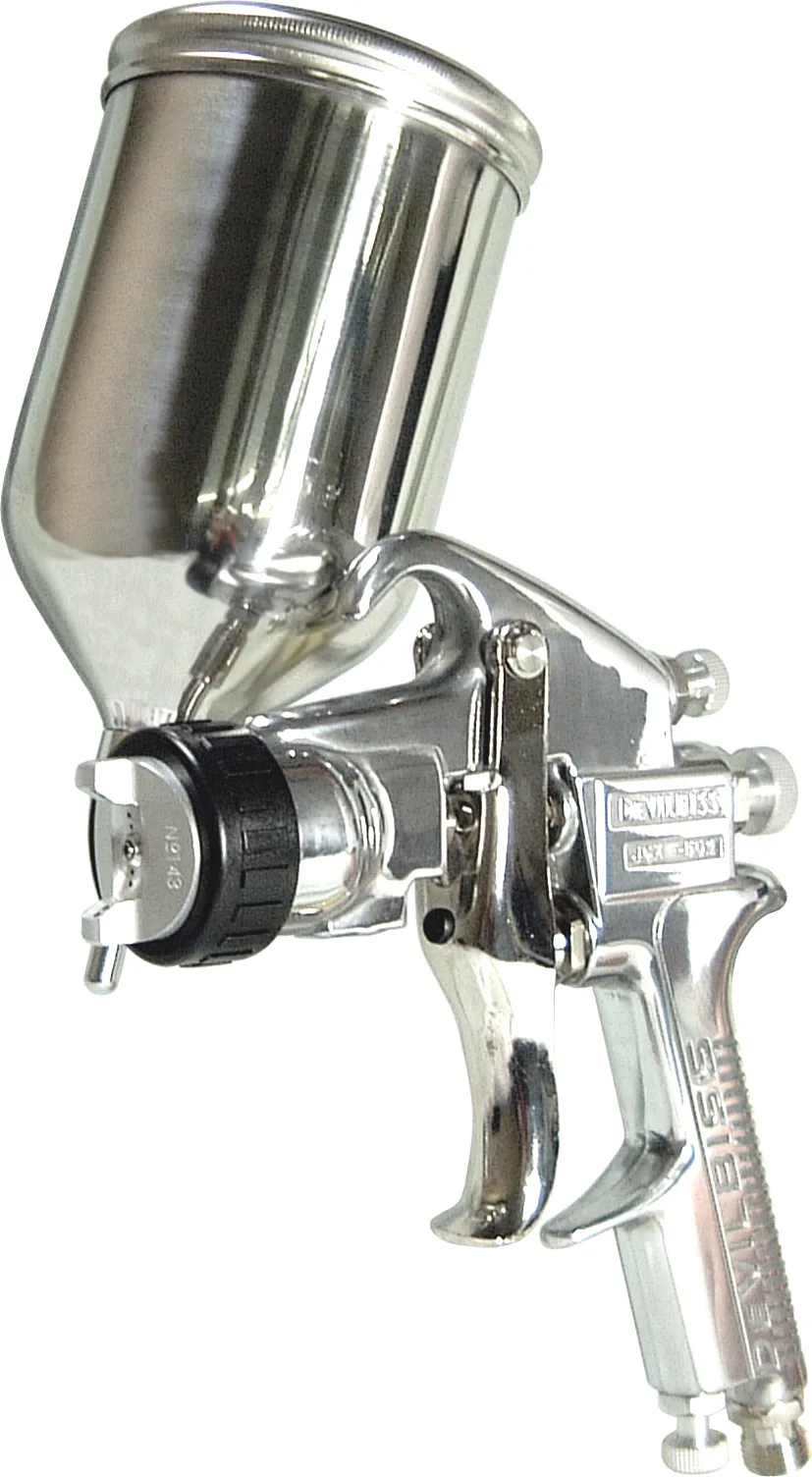

JGX-502 小型手动喷枪

重力 / 虹吸 / 压送三种供料方式全兼容，替换老产线枪具时改动最小。

小型 · 三供料

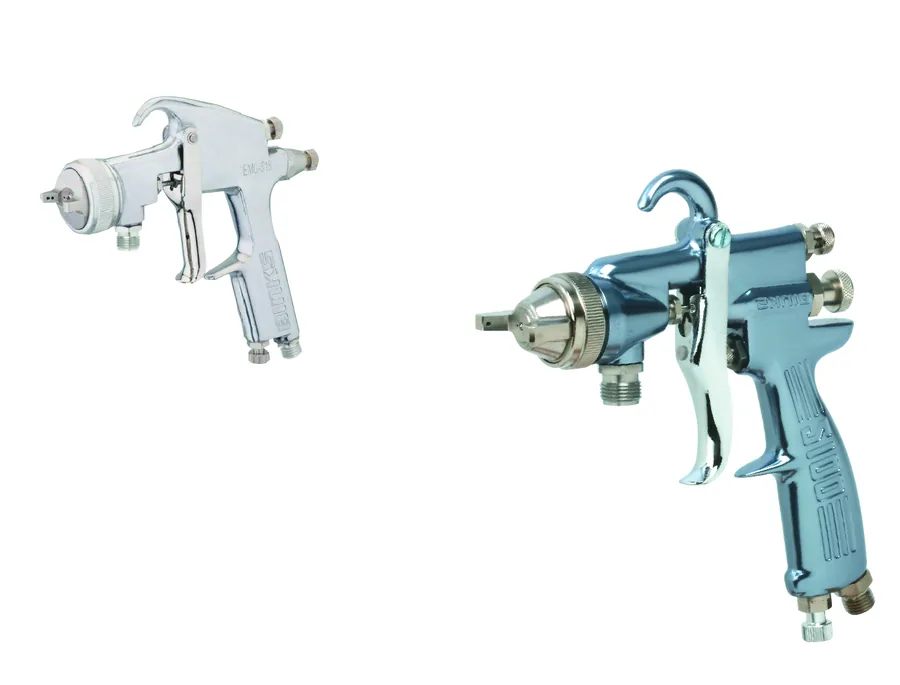

2100 耐久型手动喷枪

均衡性能的通用主力，连续高强度手喷工况下寿命与手感兼顾。

耐久 · 通用

JGA 耐久型大流量手动喷枪

大流量覆盖大平面与长件，中涂面漆一道成膜，适合工程机械与钢结构手喷工位。

耐久 · 大流量

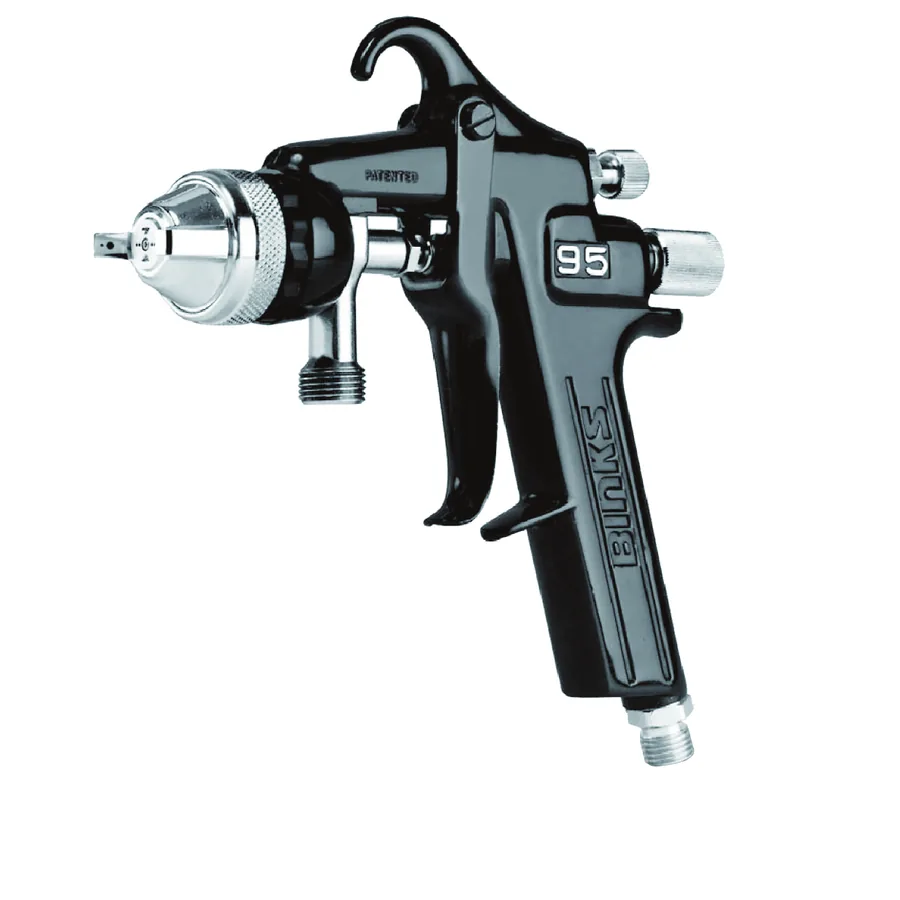

95 耐久型手动喷枪

传统空气雾化经典型号，结构成熟、备件通用性好，口径可至 2.8mm。

耐久 · 经典

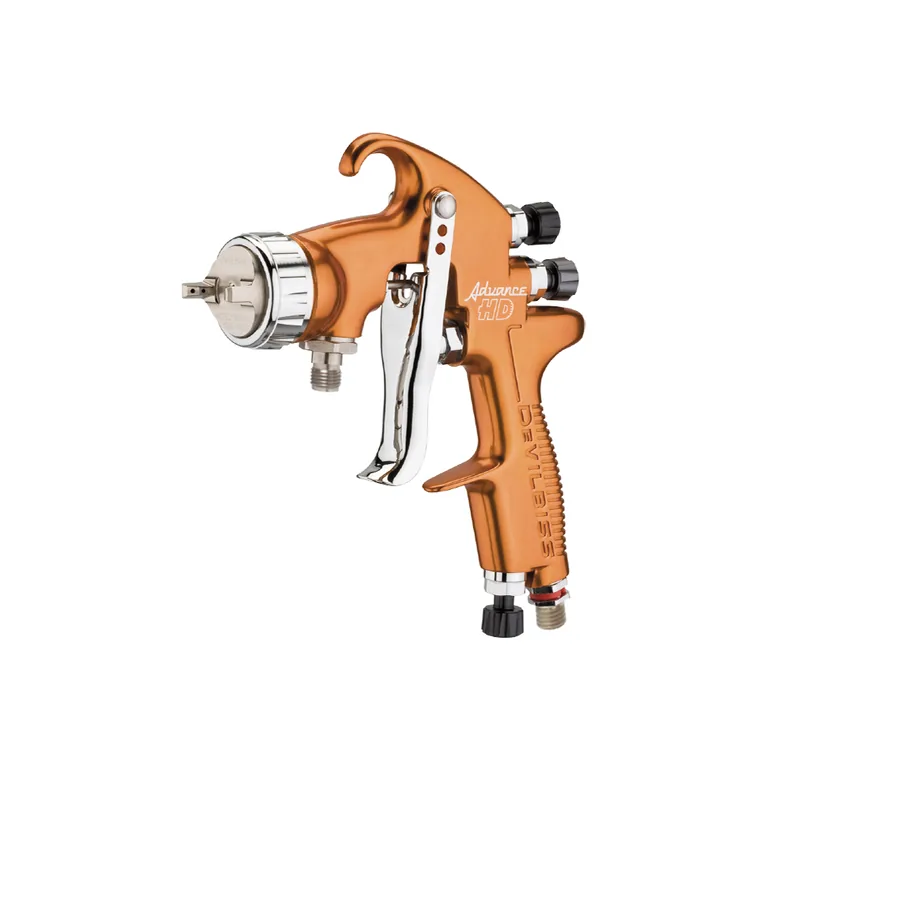

ADV 精细喷涂手动喷枪

雾化颗粒细、流平好，外观面与清漆工位主力，适合 A 级外观要求。

精细 · 高外观

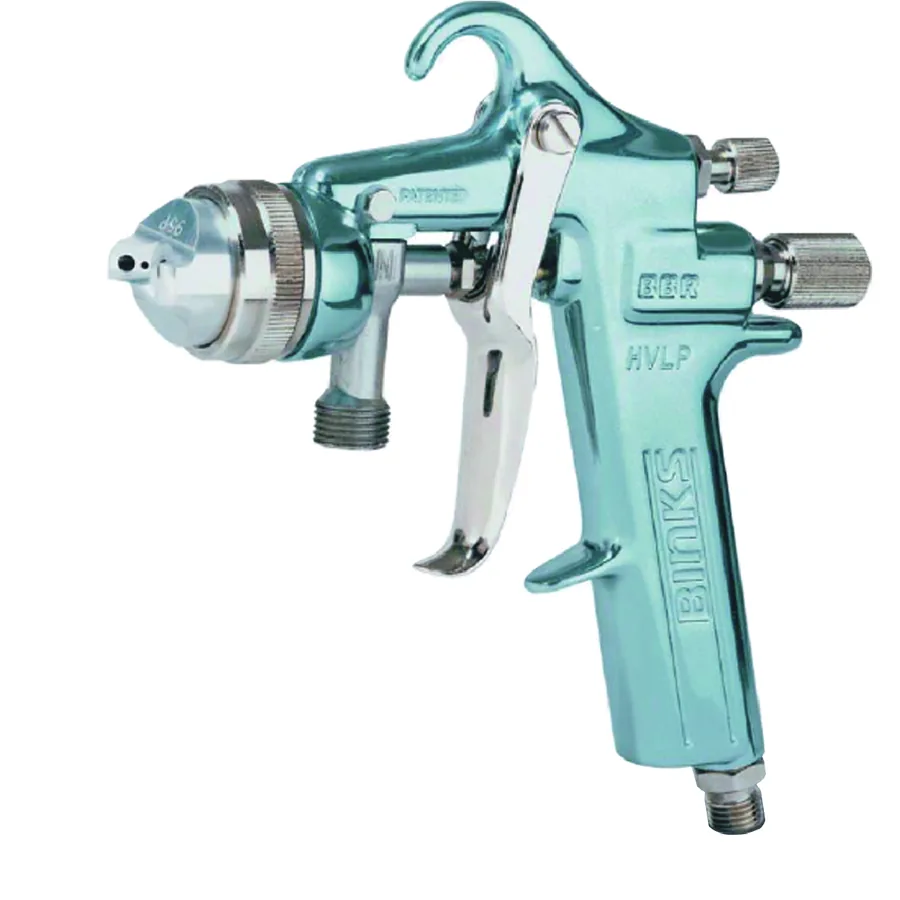

MACH 1 精细喷涂手动喷枪

压送式设计配合集中供料，多工位统一供漆的产线布局首选。

精细 · 压送

PROLITE 精细喷涂手动喷枪

轻量精细枪体，长时间外观面作业手感舒适，小件与复杂件收边好用。

精细 · 轻量

LUNAZ 镁合金手动喷枪

镁合金枪身整枪重量明显下降，长时间作业手部疲劳显著减轻。

镁合金

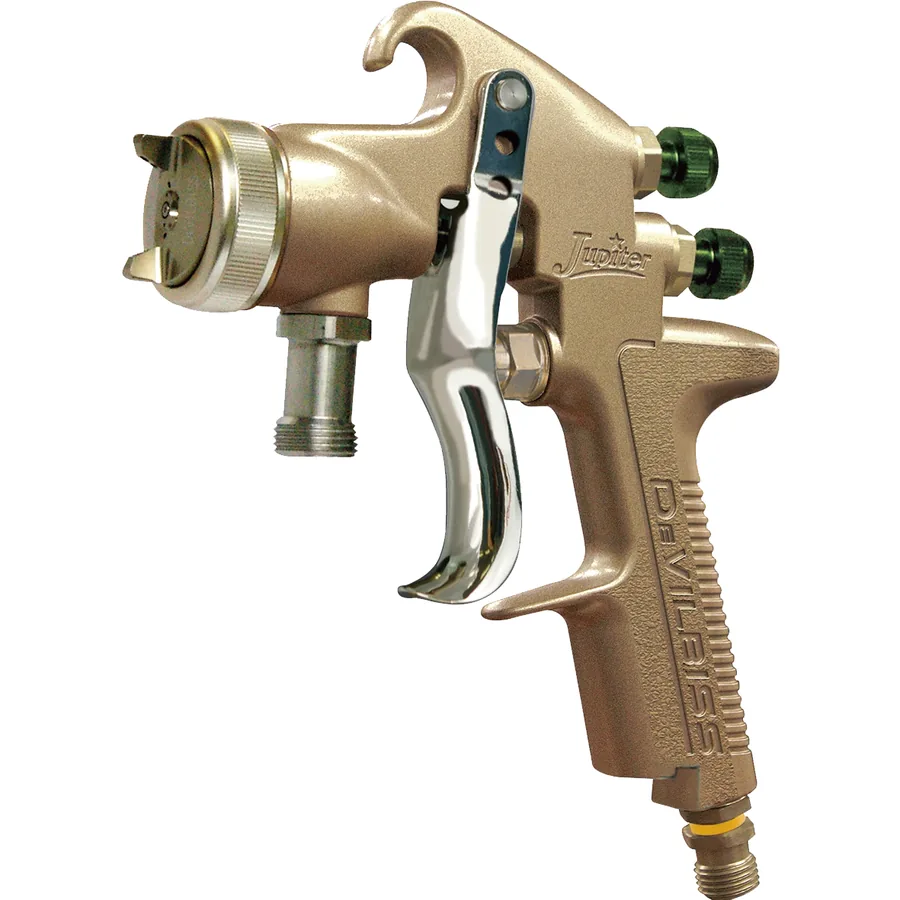

JUPITER 镁合金手动喷枪

镁合金轻量化设计，兼顾外观等级与操作舒适度，适合高节拍手喷线。

镁合金

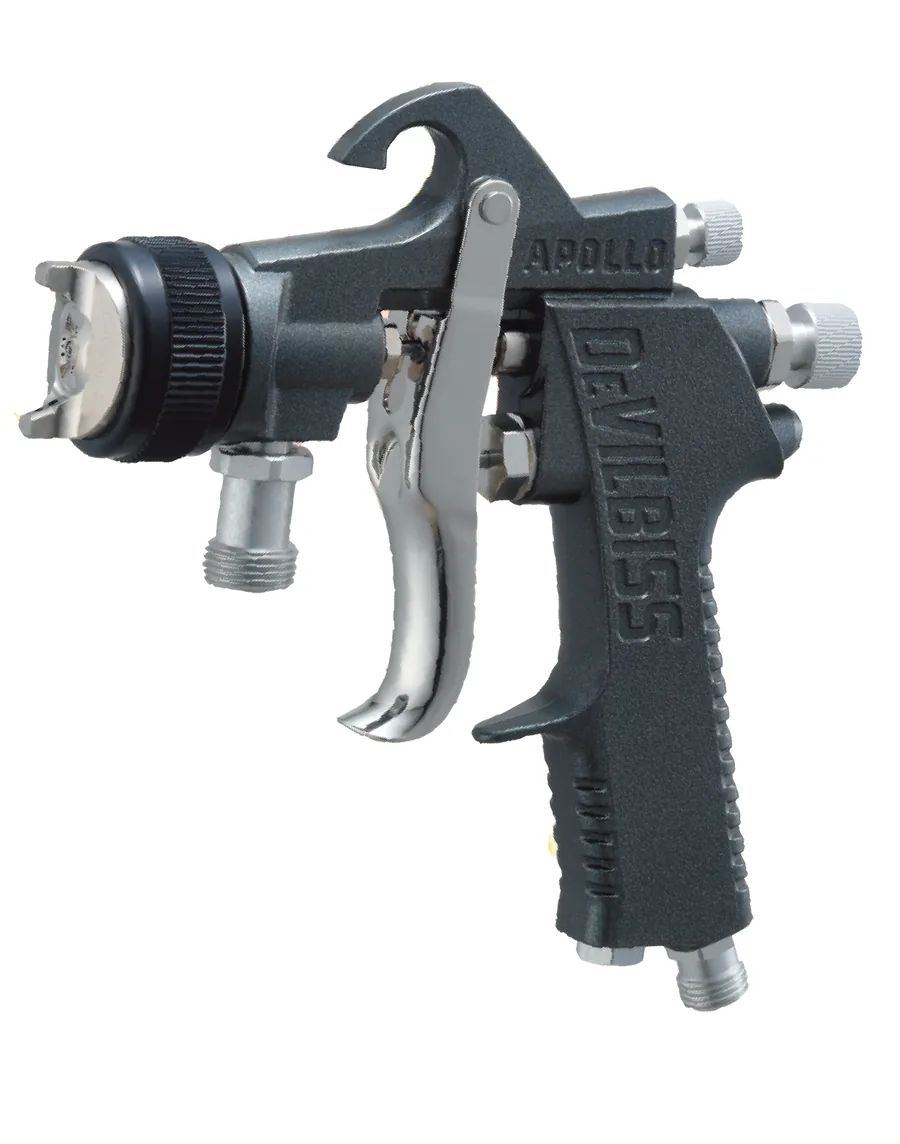

APOLLO 镁合金手动喷枪

镁合金家族旗舰，轻量枪身配精细雾化，外观终饰工位的优选。

镁合金

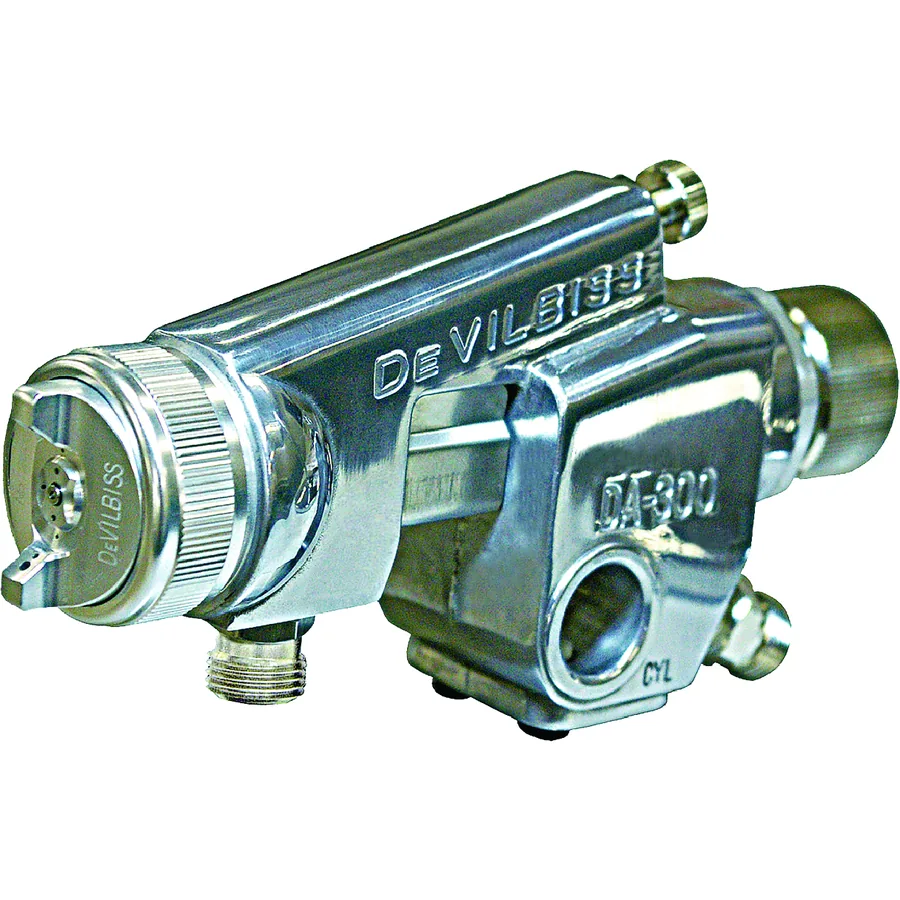

DA-300 经济型自动喷枪

通用自动喷涂的经济之选，结构成熟、备件齐全，改造项目更换成本低。

自动 · 经济

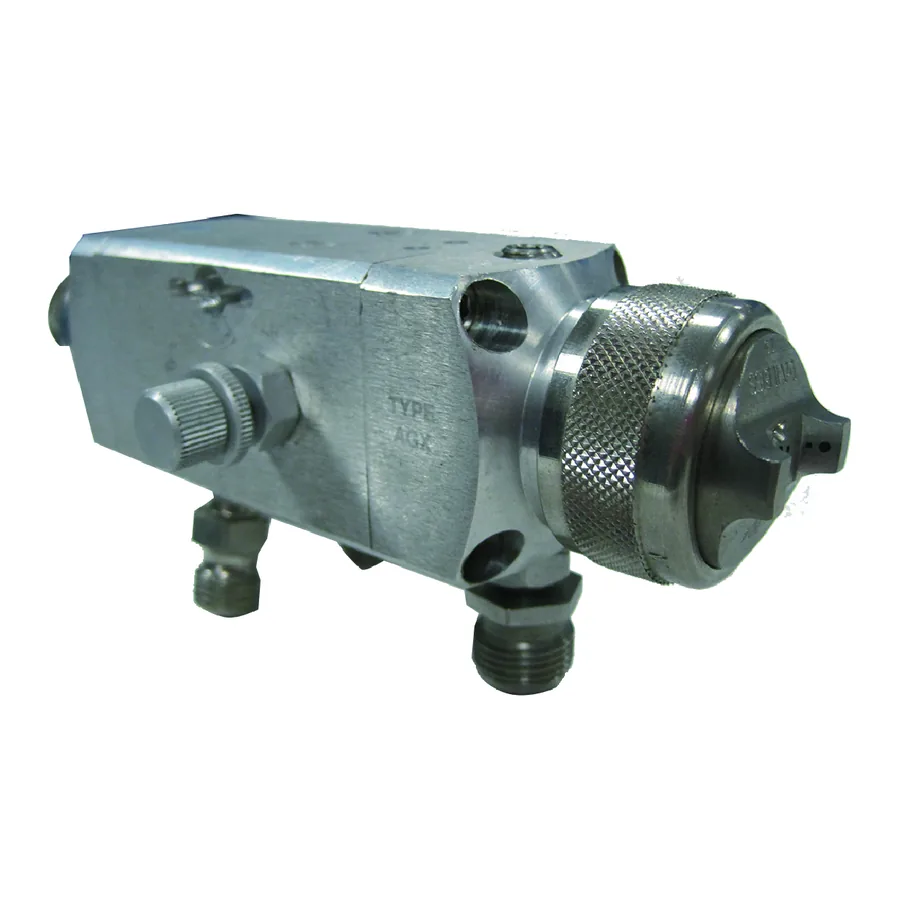

AGX 经济型自动喷枪

经济系列主力，往复机与固定枪架均可安装，中涂面漆通用。

自动 · 经济

AG361 经济型自动喷枪

口径 1.0–2.8mm 全档覆盖，从精细面漆到厚膜中涂都能找到对应配置。

自动 · 全口径

AGMDPRO 高性能自动喷枪

面向汽车厂与改装厂，HVLP / LVMP 双雾化可选，0.8–1.4mm 精细口径。

自动 · 高性能

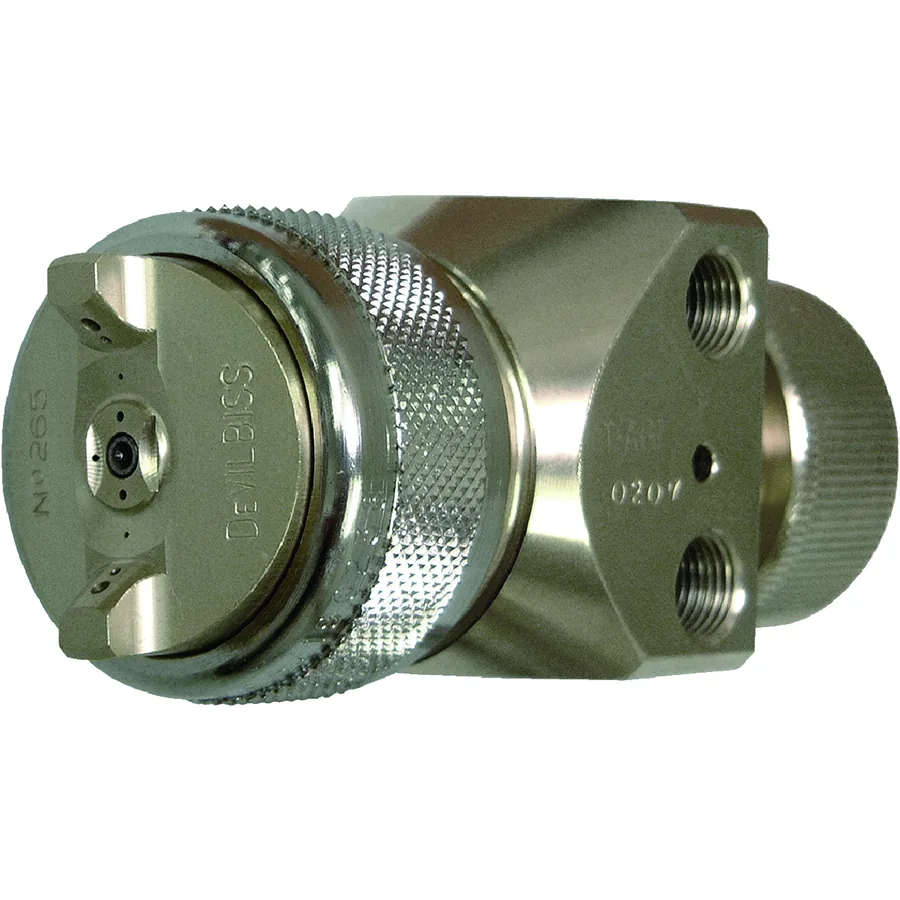

T-AGB 高性能大流量自动喷枪

大流量版本，适合中高膜厚工位，一道成膜效率突出。

自动 · 大流量

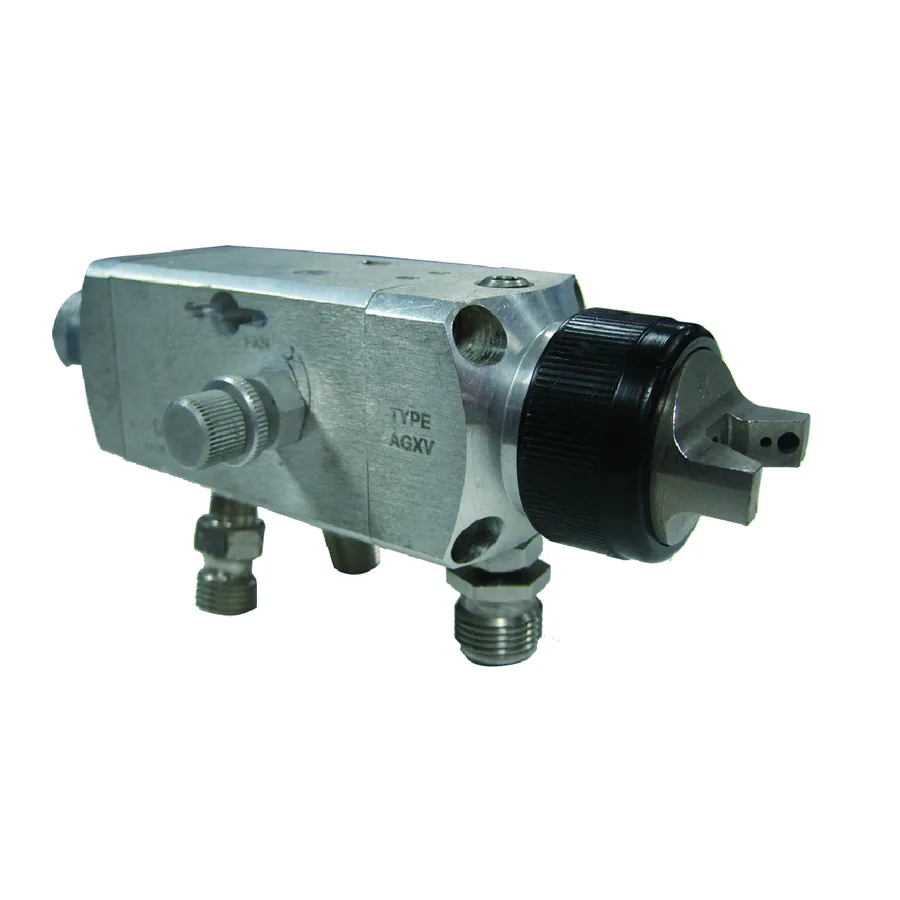

AGXV 高性能自动喷枪

低压高传递路线，涂料利用率更高，适合外观与成本兼顾的产线。

自动 · 高传递

AG362 高性能自动喷枪

LVMP 低压高传递设计，过喷少、上漆率高，中涂面漆通用。

自动 · LVMP

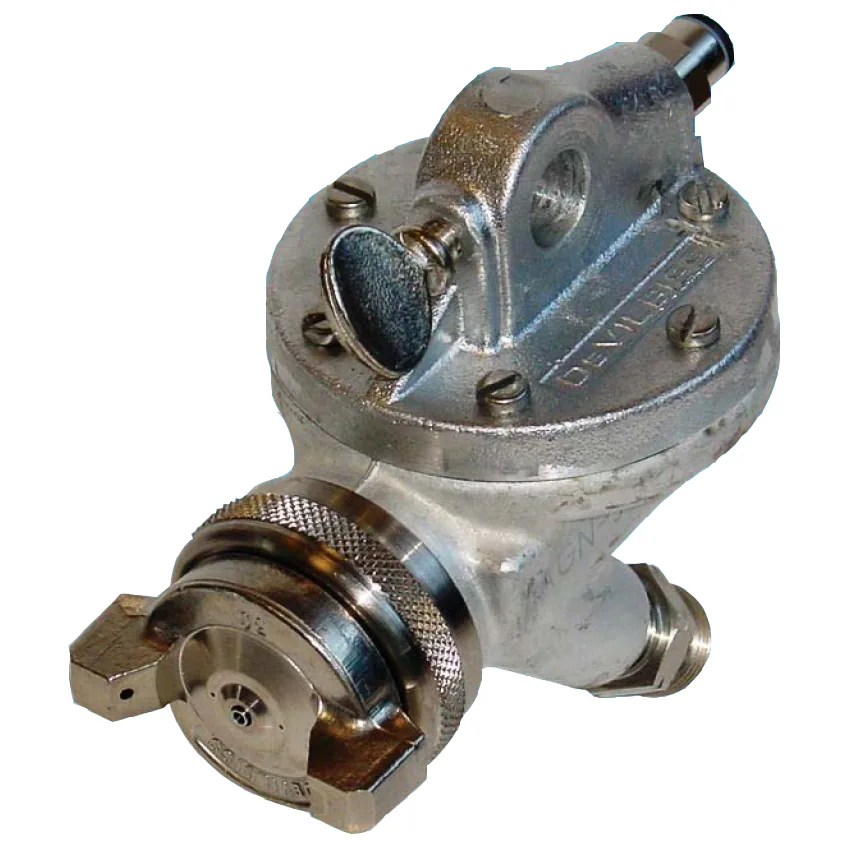

AGN 耐磨型自动喷枪

长寿命密封与枪针组件，连续作业下停机换件频次更低。

自动 · 耐磨

TROPHY 耐磨型自动喷枪

耐磨结构设计，适合研磨性颜料涂料（金属漆等）的连续喷涂。

自动 · 耐磨

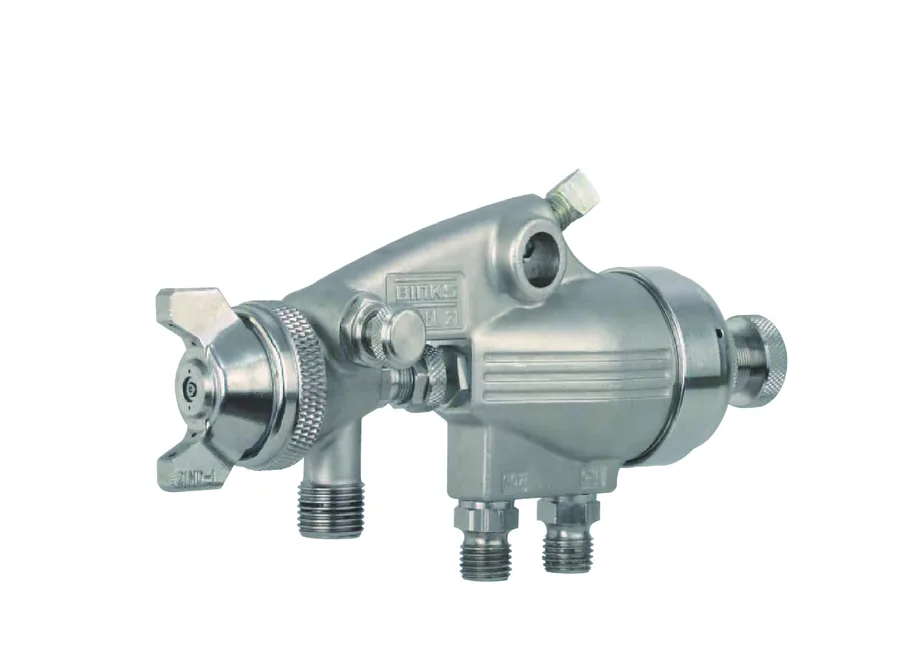

21V 耐磨型自动喷枪

高磨损工况连续作业，枪针与密封寿命更长，维护周期可拉长。

自动 · 耐磨

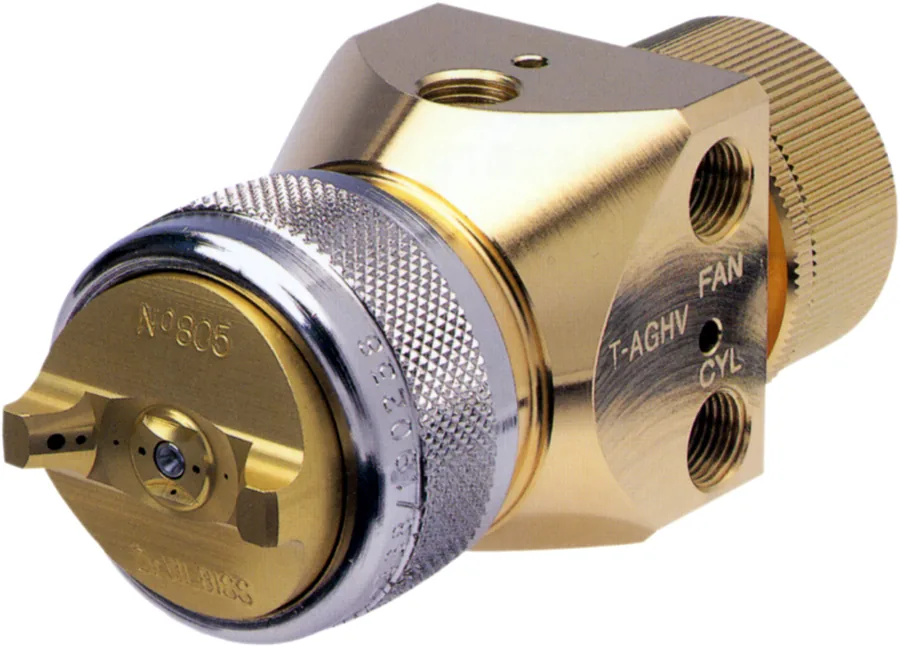

T-AGHV 精密喷涂自动喷枪

精密微量涂布，出漆量稳定可控，适合薄涂与功能性涂层。

自动 · 精密

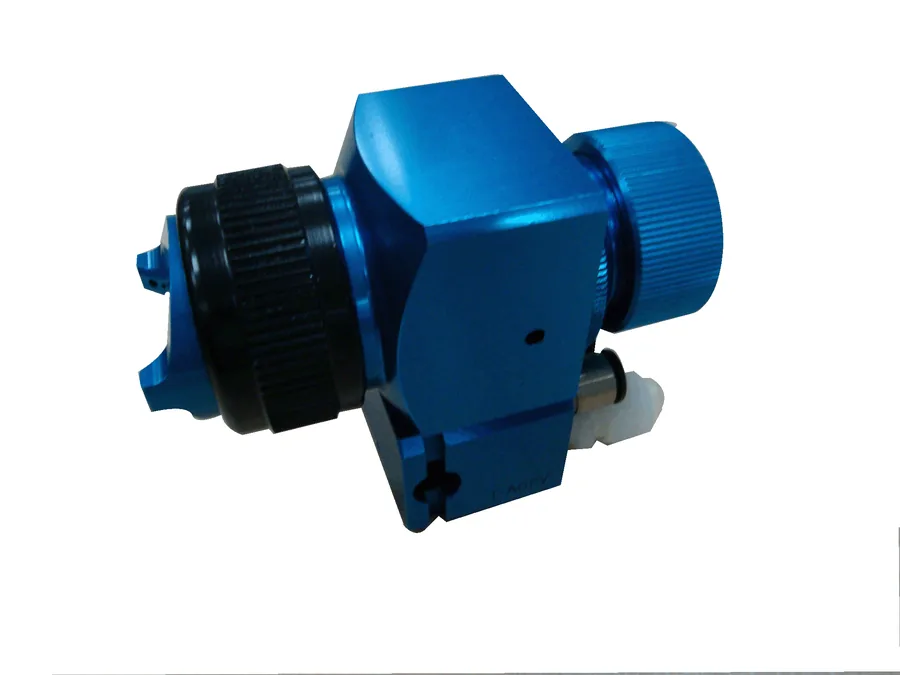

T-AGPV 精密喷涂自动喷枪

精密系列主力，小出漆量下雾化均匀，3C 与精细件适用。

自动 · 精密

T-AGP2 精密喷涂自动喷枪

口径最小 0.7mm，微量涂布工况的极限选择。

自动 · 微量

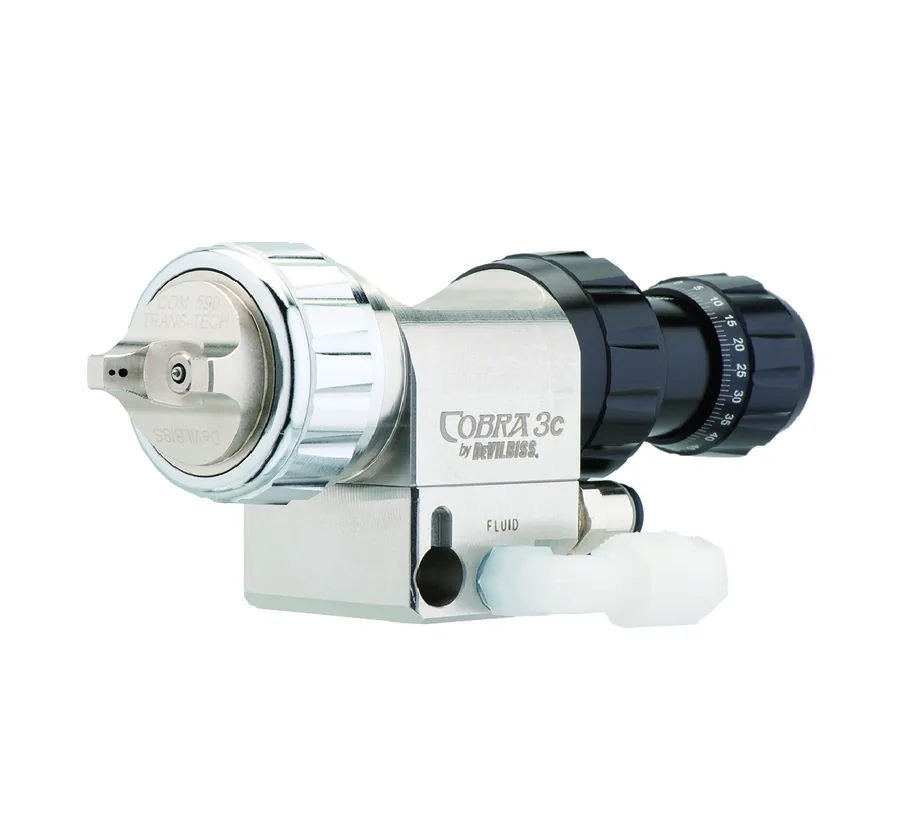

COBRA 3C 空气辅助无气自动枪

大出漆量下保持较好雾化，中涂与单道厚膜工位效率突出。

自动 · 混气无气

喷枪延长杆（C/5G/5A/6A/6B/6M/6N/6S）

ADVANCE 与 DeVilbiss 双接口系列，工作距离 18mm 到 515mm 分档。

配套 · 延长

H8B 系列涂料调压器

把供漆压力稳定在枪端，气压与涂料压力波动是膜厚不均的直接来源。

配套 · 调压

HGBR-606 涂料背压阀

平衡循环管路回压，多枪同时作业时流量分配更均衡。

配套 · 背压

HIL 系列涂料回流阀

支持枪端快速回流切换，换色与清洗流程提速。

配套 · 回流

MF 系列微型枪下过滤器

最后关口拦截颗粒与结皮，避免堵枪与颗粒缺陷。

配套 · 过滤

供气式呼吸面罩

为操作者提供清洁气源，喷涂作业职业健康防护按标准配置。

配套 · 防护

选型路径：按「雾化方式（传统空气 / HVLP / LVMP）× 供料方式（重力 / 虹吸 / 压送）× 工件与外观等级」三步收敛，每一档都有明确的工况对应。手动 12 型 + 自动 14 型 + 配套 6 类，是集团在空气雾化段最完整的产品覆盖。

Binks 涂料输送系统 FLUID DELIVERY SYSTEMS

从漆桶到枪端的整段输送链路。DX 气动隔膜泵（DX70 / DX200 / DX200 3:1 / DX200-3SN）、MAPLE 全密封气动柱塞泵、MX 中高压柱塞泵、Binks 电动泵，以及 0.5–60 加仑压力罐与搅拌罐，配齐调压、过滤、背压与管路连接件，按产线工况成套交付。

BINKS Gemini II 双隔膜泵

1:1 双隔膜，铝合金/不锈钢两种材质；多枪作业、大流量循环供料的主力泵型。

BINKS DX70 成套喷涂机组

泵体、调节器、过滤器、软管一次配齐，到场即可接入产线。

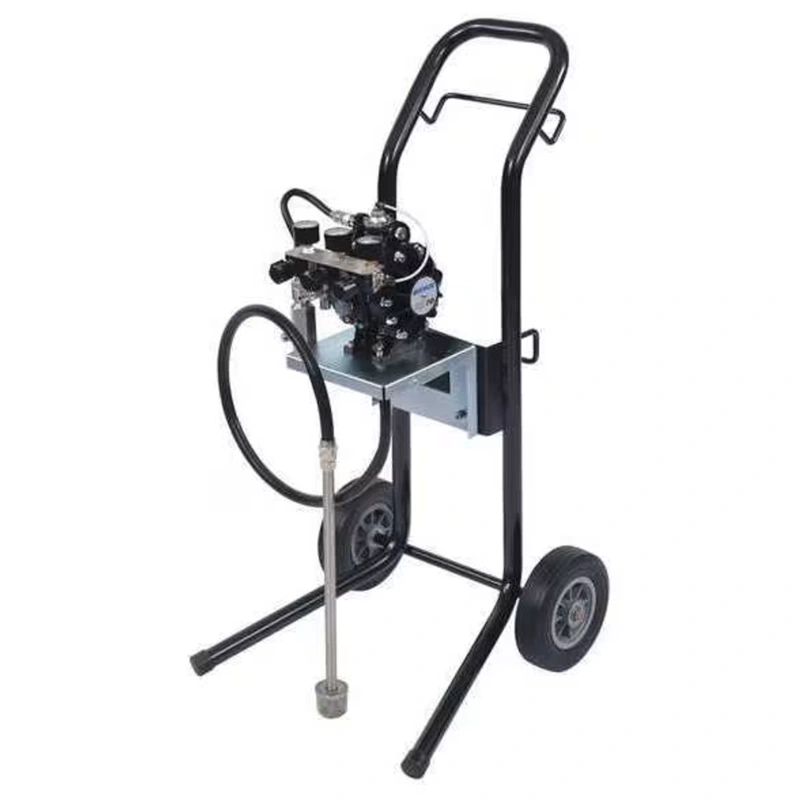

BINKS DX70 隔膜泵（推车式）

推车式移动供料，多工位轮换作业，无需固定管路改造。

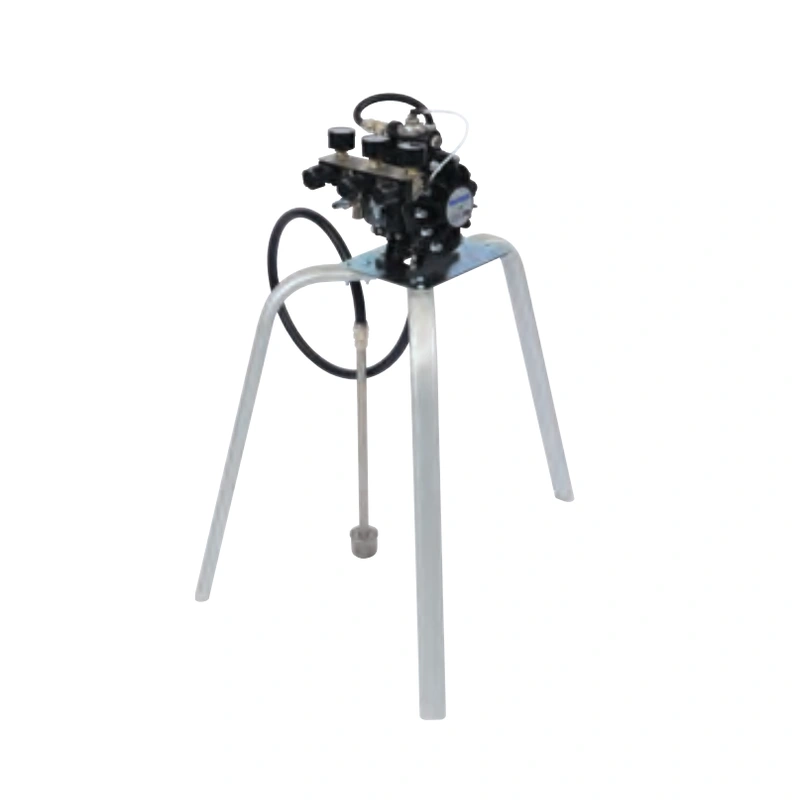

BINKS DX70 隔膜泵（三脚架）

三脚架落地安装，灵活布置，适合中小批量多品种切换。

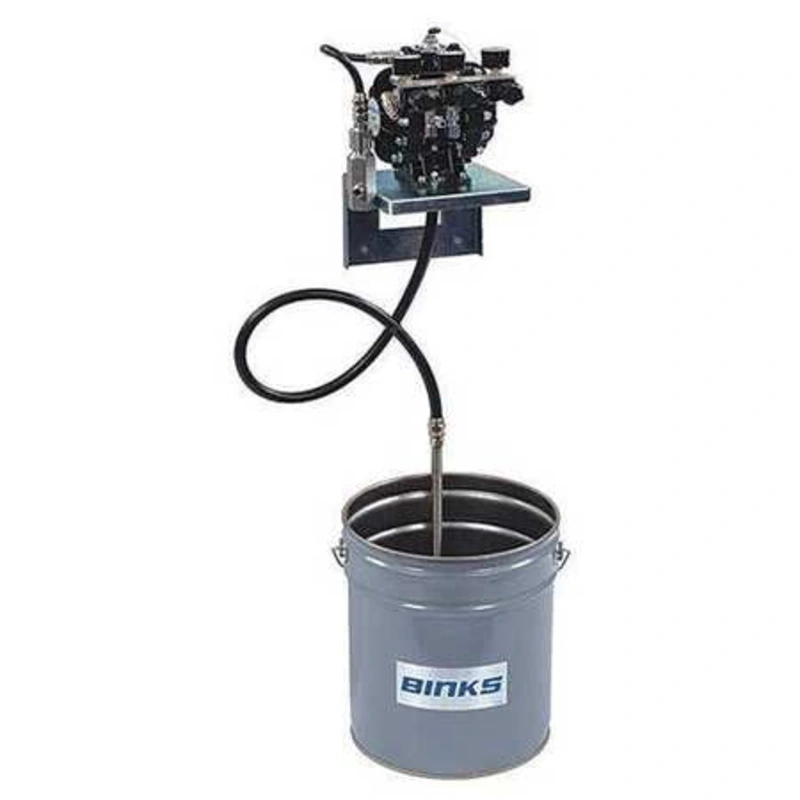

BINKS DX70 隔膜泵（壁挂式）

壁挂安装节省地面空间，适合集中供料站的紧凑布局。

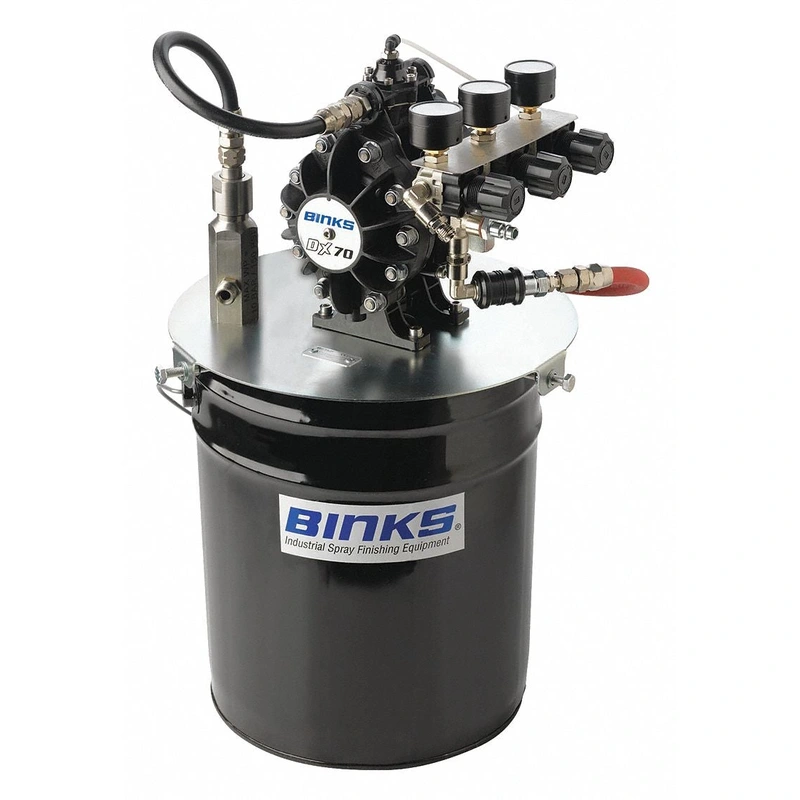

BINKS DX70 隔膜泵（桶装式）

直接插入 25L 漆桶取料，Quick-Release 接头数分钟完成换桶。

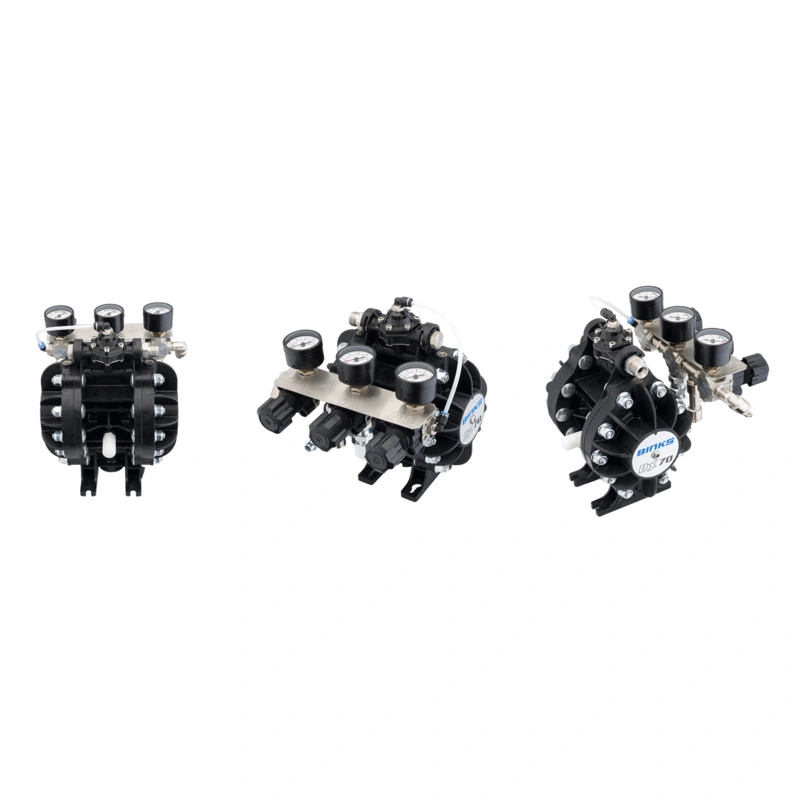

BINKS DX70R 可配置泵

进出料口可配置，按现场管路走向定制接口。

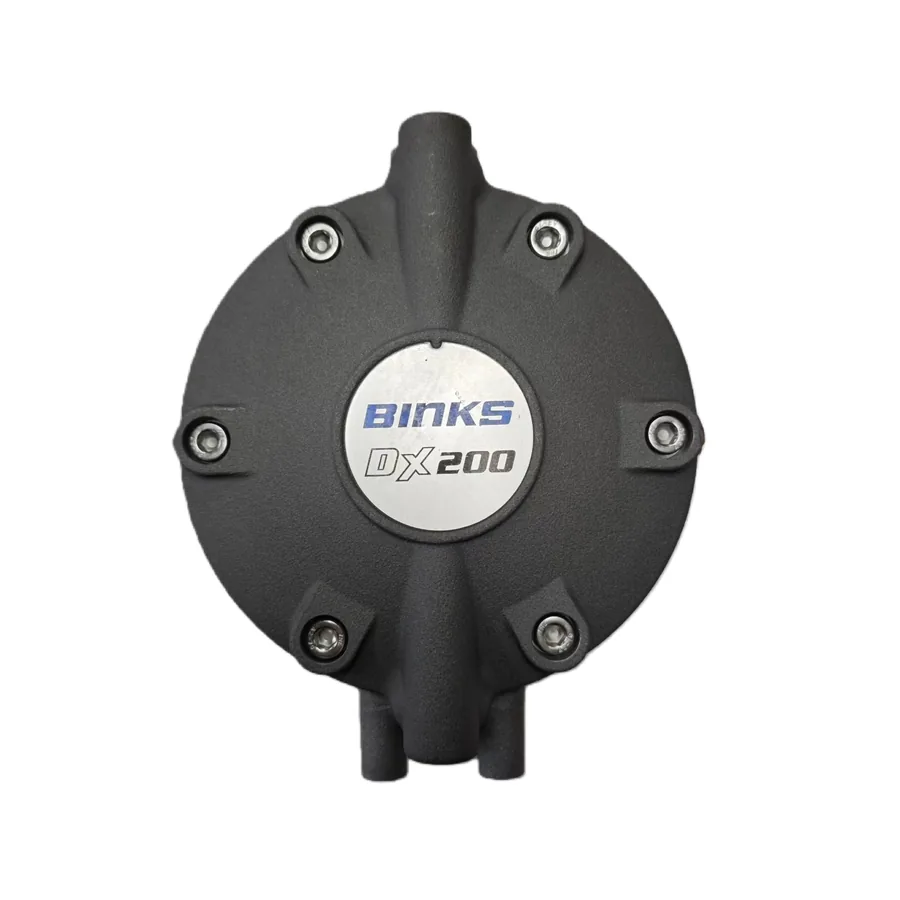

BINKS DX200 气动隔膜泵

1:1 泵送，每往复 0.2L，60 往复流量 12L/min；剪切敏感材料、零泄漏、低噪音。

BINKS DX200 3:1 隔膜泵

压力比 3:1，不锈钢流体通道无死角，可清管系统理想选择；EAZI-SWAP 快换出口。

MAPLE 全密封气动柱塞泵

水平对置双柱塞全密封，3:1 增压，15/30/60L/min 三档流量，循环供漆主力。

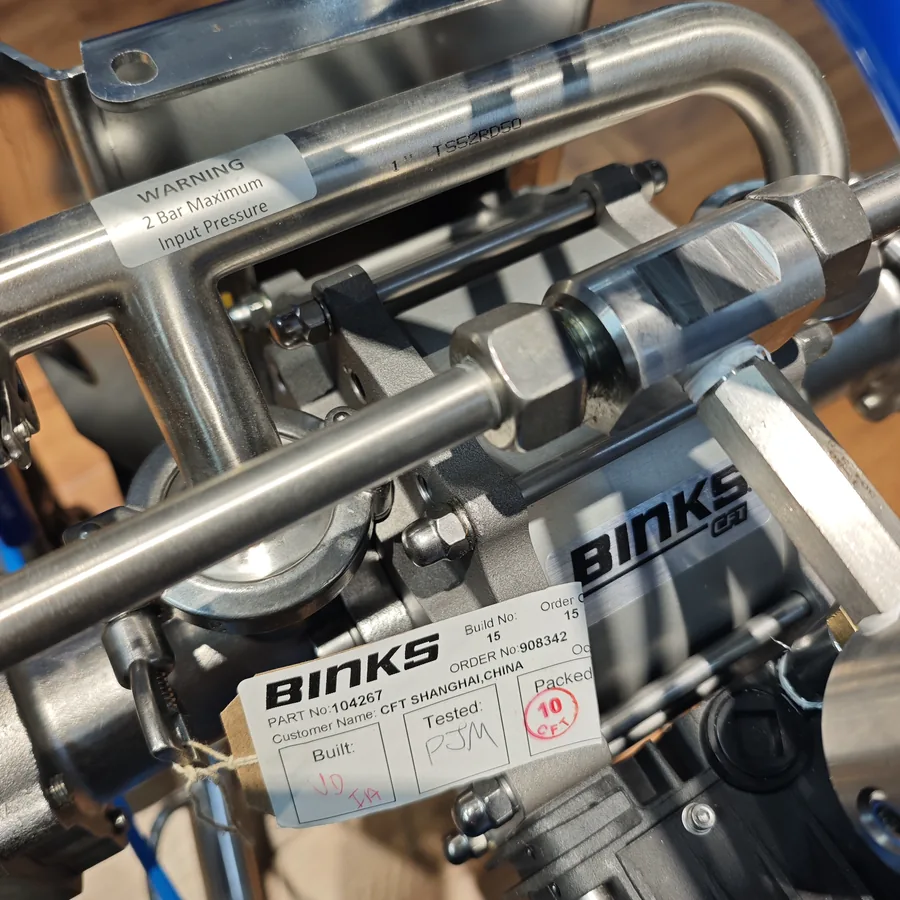

Maple 3:1 气动柱塞泵

3:1 气动柱塞泵（货号 104267），中压循环供漆与远距离输送。

BINKS MX 柱塞泵系列

中压/高压无气供料，低脉冲设计以更低雾化压力获得更高传递效率。

BINKS 55 加仑泵升降机套装

桶装涂料自动升降供料，泵体直达桶底，残料率与换桶工时同步下降。

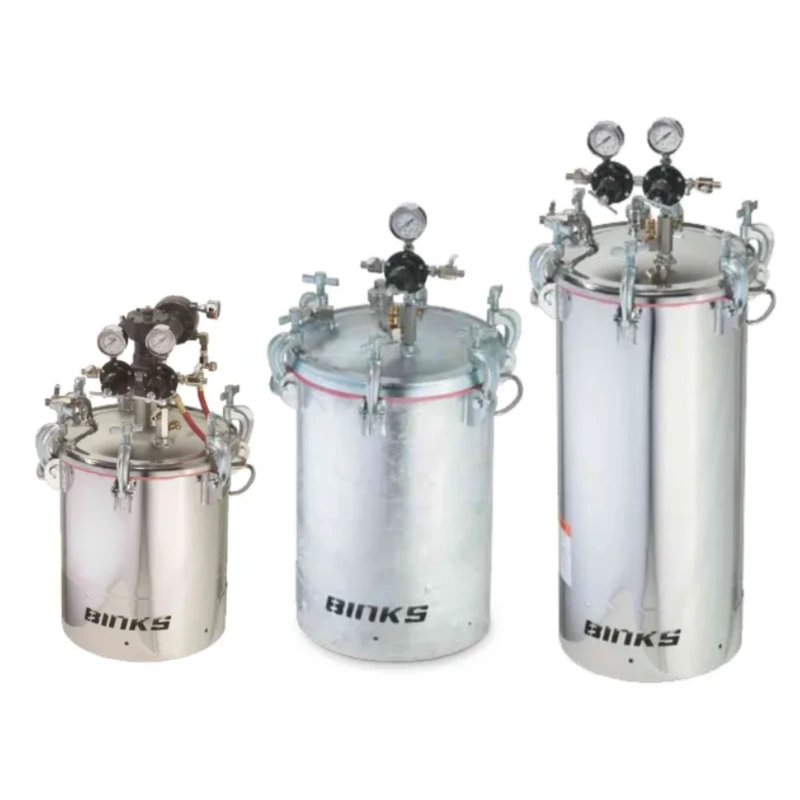

BINKS 不锈钢压力桶（ASME）

ASME 认证不锈钢桶体，耐腐蚀适合水性涂料长期使用。

BINKS 15 加仑压力桶

双下出料口设计，支持双枪同时作业，供料压力稳定。

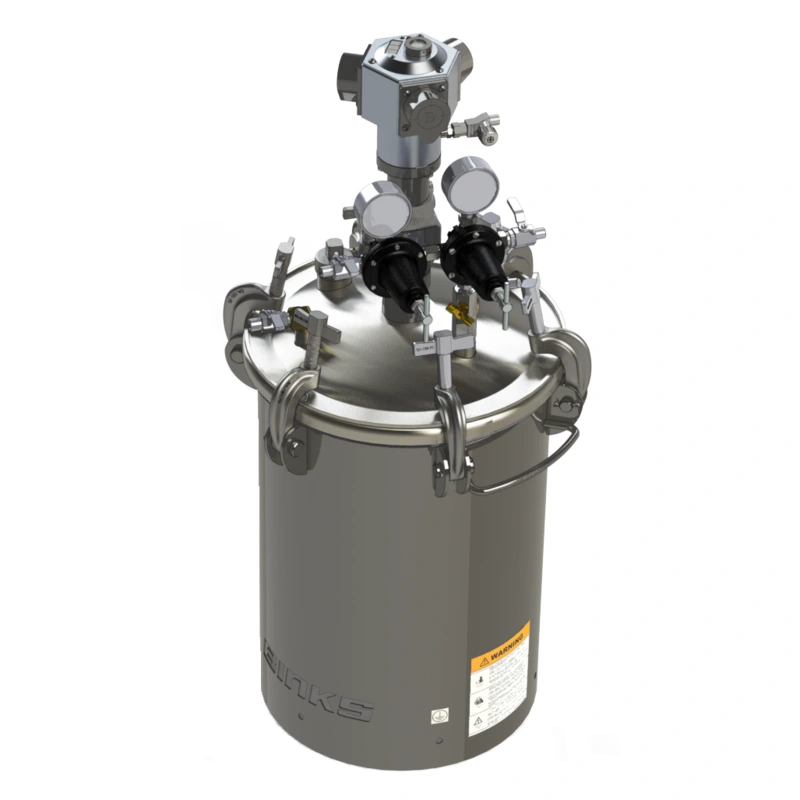

BINKS 5 加仑压力桶（带搅拌）

桶盖集成直接驱动搅拌器，防止金属漆、珠光漆沉淀结块。

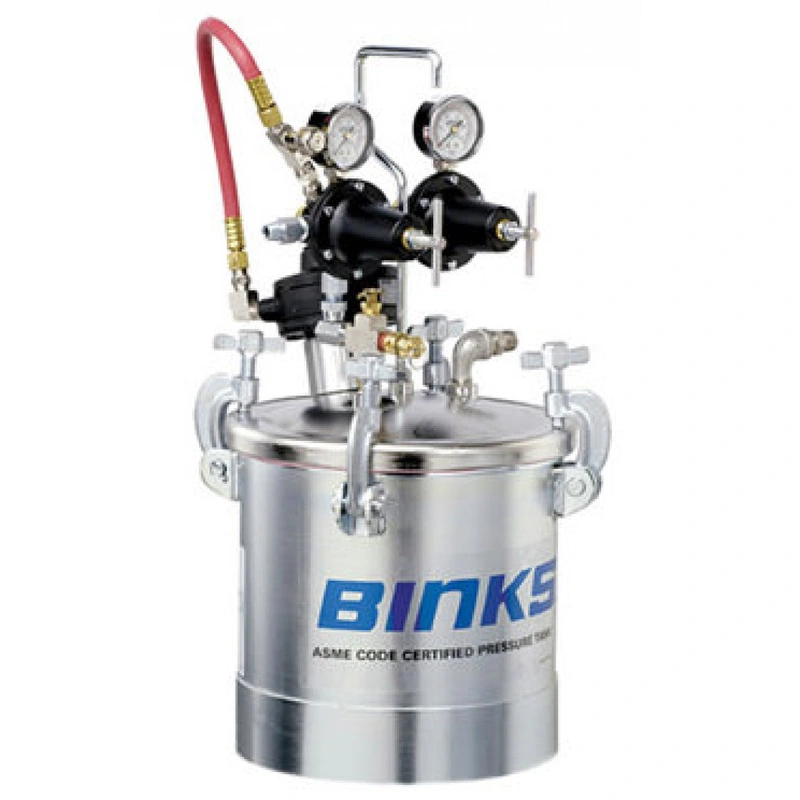

BINKS 2.8 加仑压力桶

镀锌桶身配不锈钢盖，常规溶剂型涂料的经济之选。

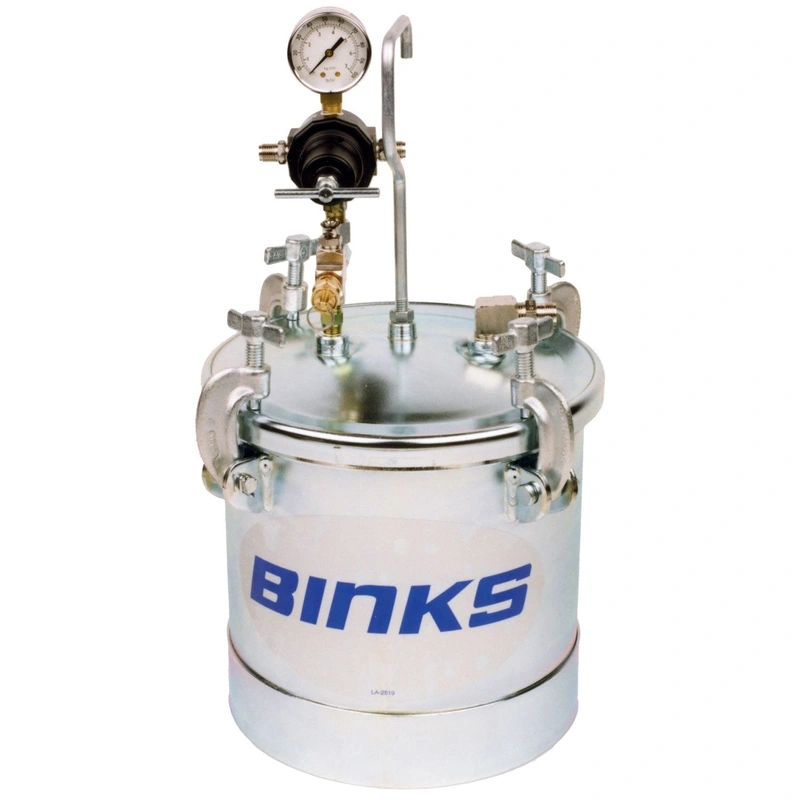

BINKS 2.8 加仑压力桶（双桶）

双桶并联布局，小批量多色切换作业不停线。

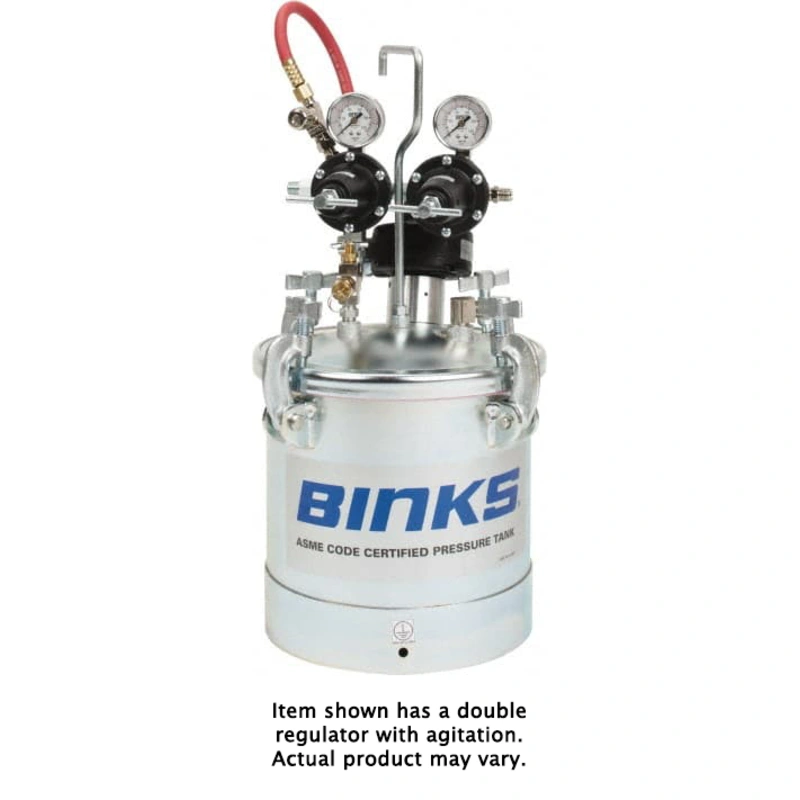

BINKS 2 加仑压力桶

精密小流量供料，打样与定量涂布工位适用。

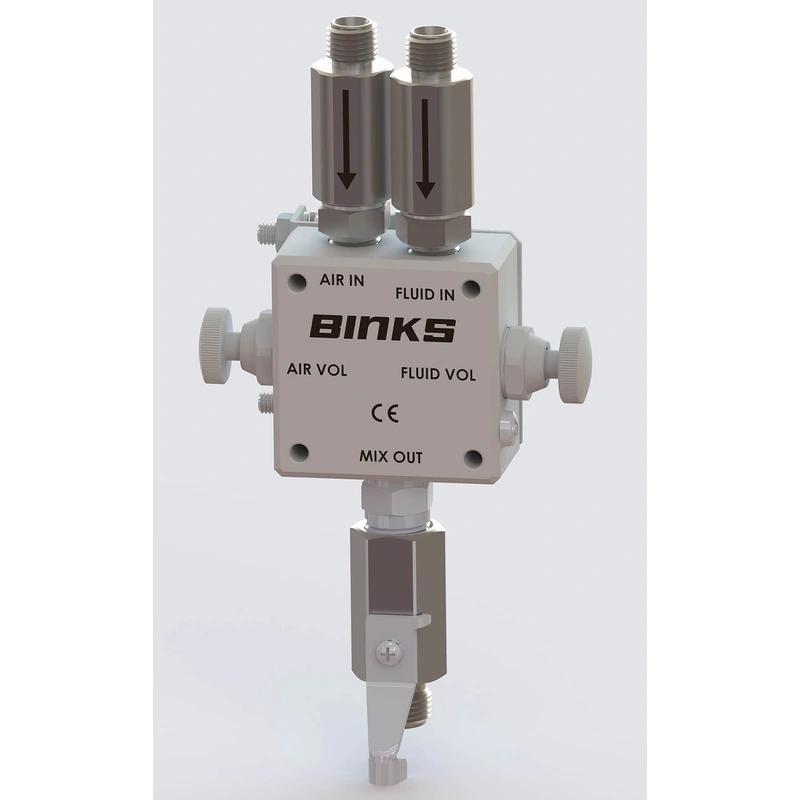

BINKS HD 管路快速清洗装置

管路与泵体快速清洗，缩短换色停机时间，减少清洗溶剂消耗。

泵组与压力罐型号详表

DX70 气动隔膜泵

1:1 低压泵送，桶装直插 / 三脚架 / 壁挂 / 推车四种安装形态；小流量多工位供料的经济选择。

1:1

DX200 1:1 气动隔膜泵

最大进气 7bar，每往复 0.2L，60 次往复时流量 12L/min；裸泵 9.5kg，最大虹吸高度 4.6m。适合剪切敏感性材料、零泄漏、低噪音运行。

1:1 · 12L/min

DX200 3:1 气动隔膜泵

压力比 3:1，最大流体压力 21bar（305psi），每往复 0.14L，流量 8.4L/min；裸泵 17.9kg，配 EAZI-SWAP 流体出口。可适用于 Piggable 可清管系统。

3:1 · 21bar

DX200-3SN 3:1 不锈钢隔膜泵

不锈钢流体通道，处理最广泛的品种材料。内部体积小、无死角，是可清管系统的理想选择；高性能空气阀可快速更换，流体输出大而空气消耗更低。30 系列售后可维修。

3:1 · 不锈钢

MAPLE 15 全密封气动柱塞泵

增压比 3:1，每往复 0.375L，40 次往复流量 15L/min，最大压力 18bar。水平对置式双柱塞，流体部分全密封，适合敏感型涂料输送。

3:1 · 15L/min

MAPLE 30 全密封气动柱塞泵

增压比 3:1，每往复 0.75L，40 次往复流量 30L/min，最大压力 18bar。循环系统中压供漆主力。

3:1 · 30L/min

MAPLE 60 全密封气动柱塞泵

增压比 3:1，每往复 1.5L，40 次往复流量 60L/min，最大压力 18bar。大流量循环供料系统的顶配泵型。

3:1 · 60L/min

MAPLE 7/15 系统

增压比 15:1，最大进气 7bar，最大涂料压力 105bar，每往复 0.16L。中压远距离输送配置。

15:1 · 105bar

MAPLE 8/25 系统

增压比 25:1，最大进气 7bar，最大涂料压力 175bar，每往复 0.2L。高压中涂与厚膜工况配置。

25:1 · 175bar

MX 中压柱塞泵系列

低脉冲设计可用更低的雾化压力得到更高传递效率；高性能空气先导阀使空气马达快速换向，平滑下缸体配加强型柱塞杆降低磨损。

中压

MX 高压柱塞泵系列

面向高压无气喷涂供料，高压工况密封与阀组按压力等级选型，泵体结构简单、维修便捷。

高压

RIF 系列精密计量齿轮泵

流体定量输送核心元件，RIF-3.0-02P（3.0cc）为常用规格。采用 ADLC 表面处理增强耐磨性，延长齿轮泵寿命，长周期保持计量精度。

RIF-3.0-02P

Binks 电动泵系列

以电机驱动替代压缩空气驱动，流量输出更平稳、能耗与噪音更低，适合有稳定电源、对运行环境要求较高的集中供料与循环供漆系统。

电动驱动

压力罐 / 搅拌罐（0.5 – 60 加仑）

设备简单、操作便捷、成本低廉，可适用于敏感性材料（固化剂等）。0.5 到 60 加仑全规格覆盖，配搅拌可选。

0.5–60 加仑

管路及连接件

按涂料类型与流量需求配套管路、阀门与快接连接件；水性涂料需单独考虑管路材质与防腐蚀，与溶剂型系统分材质配置。

配套

涂料输送系统按「泵送形式 × 供料场景」选型：隔膜泵做循环与抽料，气动柱塞泵（MAPLE）做中压循环供漆，电动泵做平稳低噪的集中供料，压力罐做恒压分组供料——四段配齐，供料段才完整。现货与期货库存请来电确认。

DeVilbiss · Binks 中压混气与高压无气喷涂 AIRLESS & AIR-ASSISTED SPRAY

大流量、高膜厚、高效率的涂装方式：无气喷涂靠压力雾化、过喷少，混气喷涂在无气基础上叠加整形空气、表面质量接近空气喷涂。

AG363 自动混气喷枪

特殊喷嘴结构让无气供漆达到接近空气喷涂的表面质量，中涂面漆兼顾效率与外观。

混气

AG364 自动无气喷枪

大流量高膜厚工位，一道膜厚高、过喷少，中涂与重防腐效率突出。

无气

中压混气 / 高压无气手动喷枪

不锈钢枪头，水性涂料与溶剂型涂料都能胜任，手喷补涂与大件作业兼顾。

手动系列

高压供料配套

MX 高压柱塞泵 + 高压过滤调压单元组成供料段，管路压损核算与喷具一起做。

供料配套

注意：混气与无气方案的效果建立在供料压力稳定之上——泵组选型与管路压损核算必须和喷具选型同步进行。

Ransburg 双组份电子配比系统 2K ELECTRONIC MIXING SYSTEMS

PU、环氧等双组份体系的配比精度决定涂层硬度一致性。从高性价比 GEMS、智能化的 RM2 到高扩展性 RANSFLOW 与精密 RCS2，配比、计量、清洗全链路覆盖。

GEMS 电子配比系统 · RM2 智能双组份配比系统

GEMS 电子配比系统

1:1–100:1 精确配比，固化剂分配泵 300cc/600cc 两档，雾化空气切断阀集成，配比精确、可靠性高。

高性价比

GEMS 数据与远程能力

配比记录可追溯，支持远程通讯：远程换色清洗信号、系统正常待机信号，便于接入工厂管理。

数据追溯

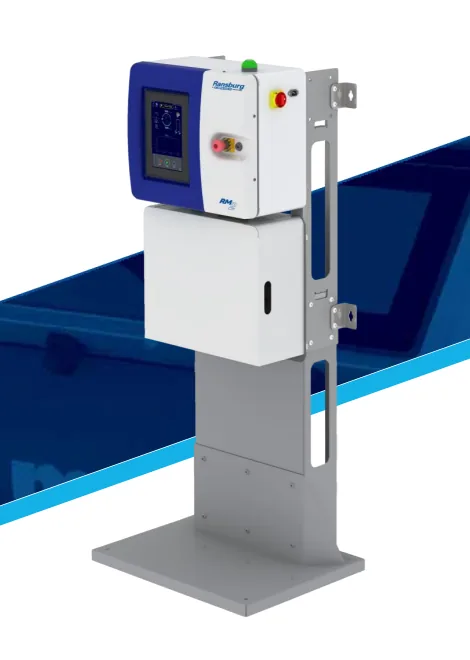

RM2 智能双组份配比系统

智能型双组份配比与控制系统：智能配比控制 + 数据化监控，面向大批量双组份涂装线的配比控制与运行管理。

智能配比

RANSFLOW 扩展性配比系统

0.01:1–100:1 超宽配比，支持双组份与三组份；高压版流体盘最大 5000psi，闭环流量控制。

高扩展

RCS / RCS2 齿轮泵计量

精密磁耦合齿轮泵电控计量，快速可靠；RCS2 支持三组份与多组分材料，易集成自动/手动系统。

磁耦合计量

MVR 阀 + 流量计组合

MVR 针阀每秒 50 次微调；流量计按柱塞式/齿轮式/科里奥利三选一，大小流量全覆盖。

精密计量

双组份系统四段配置

供料、配比、混合、清洗四段一起设计：短容积管路 + 程序化清洗，把适用期风险与堵枪停机压到最低。

系统集成

双组份系统最容易忽视的是适用期管理：混合后的涂料必须在可用时间内用完。配比参数记录留档，质量争议可回溯。
